      ВРУ | Вводно-распределительное устройство

      Главная
      —
      Производство
      —
      Шкафы электроснабжения и электрораспределения
      —ВРУ | Вводно-распределительное устройство
      ВРУ | Вводно-распределительное устройство
      • Описание
      • Документы

      Шкаф ВРУ предназначен для приёма, распределения и учёта электроэнергии в жилых, производственных и общественных зданиях. В состав щита могут входить рубильники, предохранители, счетчики, анализаторы энергии, панели аварийного ввода резерва, реле контроля фаз и другое оборудование, необходимое для управления и защиты электрических сетей, обеспечения оптимальной нагрузки на линию, трансформатор и бесперебойной работы оборудования.

      Характеристики

      Номинальный ток до 630 А
      Номинальное напряжение 220 В, 380 В
      Частота 50 Гц
      Система заземления TN-C, TN-S, TN-C-S, IT
      Отключающая способность аппаратов В соответствии с характеристиками применяемого оборудования
      Форма секционирования до 4В
      Степень защиты до IP54
      Климатическое исполнение УХЛ4
      Рабочий температурный диапазон -25°С … + 40°С с относительной влажностью воздуха не более 90% при 20°С
      Сейсмостойкость До 8 баллов по шкале MSK-64

      Конструктивные особенности

      Обслуживание Одностороннее или двухстороннее
      Способ подвода питания и отходящих линий Кабель, шинопровод или шинный мост
      Расположение ввода питания и вывода отходящий линий Сверху, снизу или комбинированный
      Расположение сборных шин Верхнее или нижнее
      Материал шин Медь М1 или М0б
      Исполнение вводных и секционных аппаратов Стационарное и выкатное, с ручным или моторным приводом
      Исполнение аппаратов отходящих линий Стационарное, выкатное, стационарное в выкатном модуле, втычное, с ручным или моторным приводом
      Охлаждение Воздушное конвекцией или принудительное


      Состав установки ВРУ

      Вводные панели ГРЩ.png

      Вводные панели

      Основной элемент – автоматический выключатель или другое устройство обеспечивающее отключение ввода. Автоматический выключатель в качестве вводного устройства позволяет обеспечить видимый разрыв, защиту шин, дистанционное управление и быструю замену


      Секционная панель ГРЩ.png

      Секционная панель

      Секционная панель ГРЩ перераспределяет нагрузку в случае неисправности одного из вводов питания, подключая нагрузку к исправному вводу соседней секции. В нормальном режиме работы секции разъединены, таким образом рабочие вводы равномерно нагружены


      Линейные панели ГРЩ.png

      Линейные панели

      Равномерно распределяют энергию между потребителями, предотвращают перегрузку ввода, защищают отходящие линии от токов короткого замыкания и перегрузки


      Дополнительные панели и оборудование

      Панели компенсации реактивной мощности, учёта, частотного привода, автоматического ввода резерва, защиты от импульсных перенапряжений, кабельные отсеки

      Дополнительное оборудование:
      — Индикаторы напряжения
      — Амперметр, вольтметр
      — Счётчик
      — Мультиметр
      — УЗИП




      Панели АВР
      Подробнее →

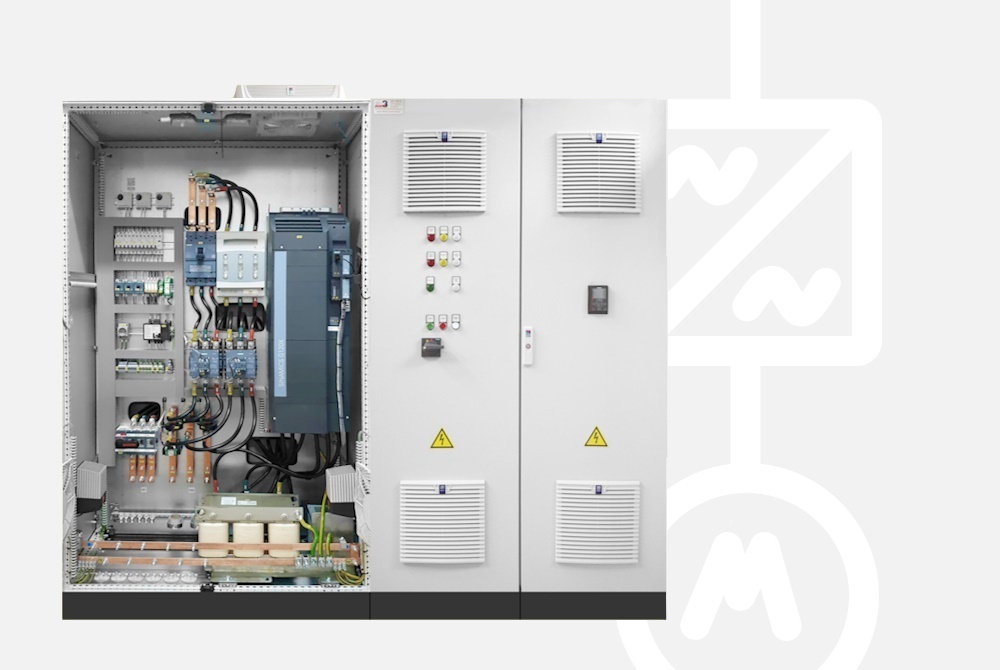

      Частотно-регулируемый привод

      Панели ЧРП
      Подробнее →

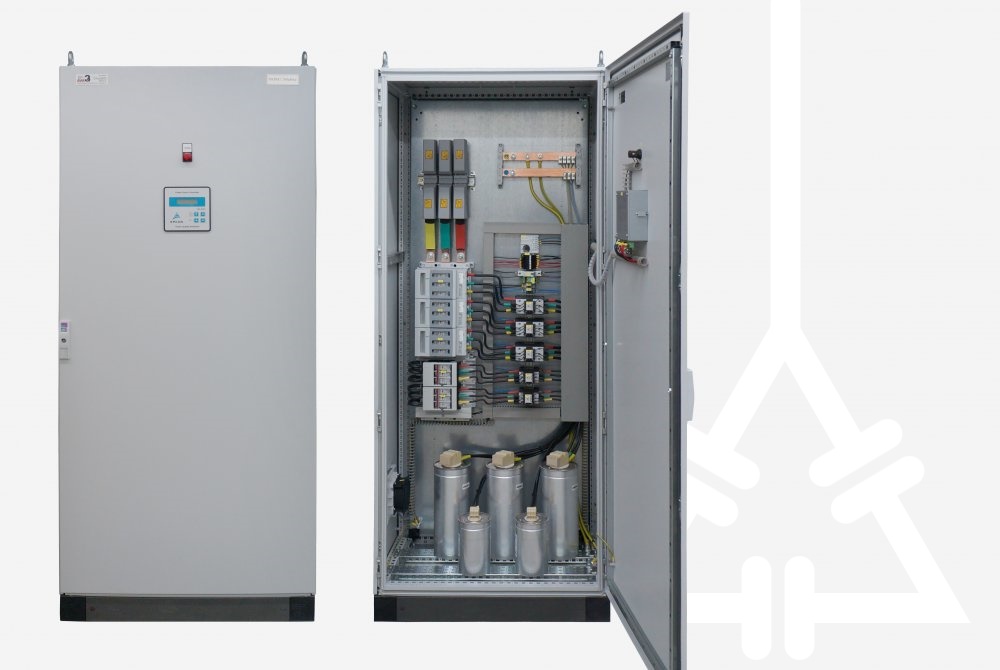

      Устройство компенсации реактивной мощности

      Панели УКРМ
      Подробнее →



      Сборка щита в цеху

      Как заказать ВРУ

      Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.

      Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.




      Часто задаваемые вопросы

      Предоставляете ли паспорта и схемы на электрощиты?
      Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.

      Какие сроки изготовления?
      Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.

      Есть ли сертификаты на производимое оборудование?
      Да, на все возможные типы производимых изделий есть сертификат соответствия.

      Возможен ли выезд инженера на объект?
      Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.

      Как правильно подобрать оборудование?
      Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.

      Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
      Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.

      Комплектующие каких брендов используются при сборке щитов?
      Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.

      Можете собрать на давальческом оборудовании?
      Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.

      Можете запрограммировать контроллер шкафа?
      Да, мы программируем. Работаем с контроллерами Siemens.

      Можно посмотреть сборку?
      Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.

      SIEMENS PAC3120

      По запросу любой щит оснащаем дополнительными приборами контроля мощности, учёта и анализа энергии
