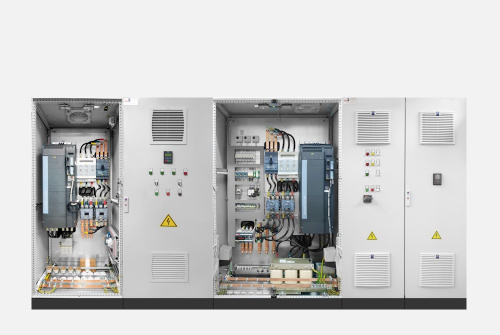

Шкаф управления с частотно-регулируемым приводом (Приводной шкаф ЧРП) – это устройство, предназначенное для управления одним или несколькими электродвигателями по заранее определённому алгоритму или с помощью пульта оператора. Это может быть привод конвейера, прокатного стана, буровой установки, самое простое – привод вентилятора или насоса.

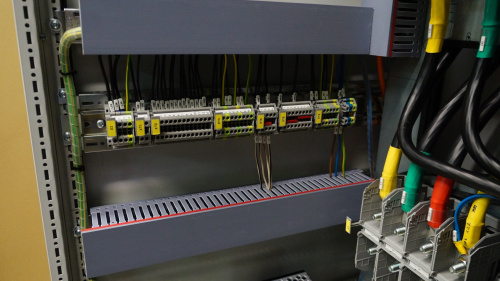

Преобразователи частоты в шкафном исполнении TRIMATIC предлагает приводную систему, в которой все необходимые вспомогательные блоки компактно интегрированы в специально подобранный корпус со степенью защиты до IP54. Этот подход минимизирует объём работ на проектирование и сборку. Доступность отдельных компонентов ускоряет процесс поставки и увеличивает ремонтопригодность. Интеграция щита в систему управления двигателем проходит быстрее и проще, как при строительстве нового производства, так и при модернизации существующего технологического процесса.
Производим как стандартные, так и не стандартные щиты управления с ЧРП. Специализируемся на оборудовании для промышленных предприятий.
Характеристики |
|
| Мощность | от 0,12 кВт до 3 МВт |
| Номинальное напряжение | 400 В, 690 В |
| Частота | 50 Гц |
| Перегрузочная способность | 110, 120, 150, 180, 200 % |
| Закон управления | скалярный, векторный c датчиком, векторный без датчика |
| Тип двигателя | асинхронный, синхронный, синхронный с постоянными магнитами |
| Протоколы связи | PROFIBUS, PROFINET, Modbus, Ethernet и др. |
Конструктивные особенности |
|
| Обслуживание | одностороннее или двухстороннее |
| Способ подвода питания и подключения нагрузки | кабель, шинопровод или шинный мост |
| Расположение ввода питания и вывода нагрузки | сверху, снизу или комбинированный |
| Охлаждение | воздушное принудительное |
| Степень защиты | до IP54 |
| Климатическое исполнение | УХЛ4 |
| Рабочий температурный диапазон | -40°С … +60°С с относительной влажностью воздуха не более 90% при 20°С |
| Сейсмостойкость | до 8 баллов по шкале MSK-64 |
В состав щита ЧРП входит
Фильтрация
В зависимости от конкретной установки в состав входят:
— Фильтры ЭМС

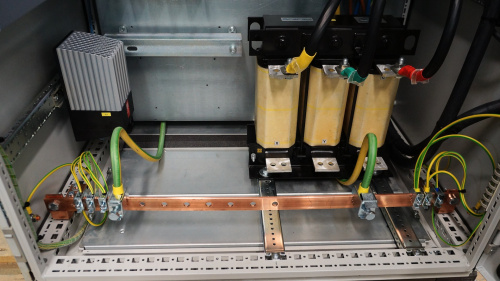

— Сетевые дроссели
— Дроссели звена постоянного тока
— Дроссели моторные
— Дроссели du/dt
— Синус-фильтры
Наличие сетевого дросселя или дросселя звена постоянного тока обязательно
Торможение
В приложениях с принудительным замедлением может потребоваться тормозной модуль и тормозной резистор.
При активном торможении двигатель начинает генерировать энергию. При малых её количествах она накапливается на встроенных конденсаторах. Вслучае активного торможения энергию необходимо рассеивать в тепло или отправлять в сеть с помощью рекуператора.
Охлаждение
Используем встроенную в преобразователь систему охлаждения, разделяя горячие и холодные потоки воздуха внутри щита.
При необходимости устанавливаем дополнительные вентиляторы, решётки и термостаты. Используем решётки со сменными фильтрами очистки воздуха, которые также позволяют сохранить степень защиты шкафа на уровне IP54.
Защита

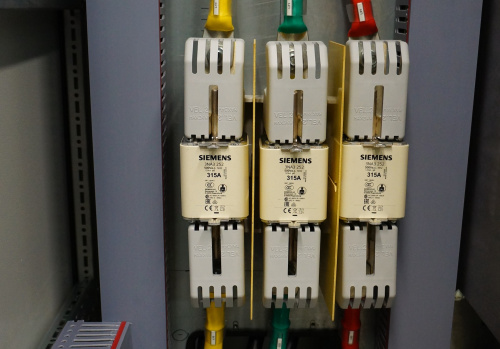

Защищаем преобразователь предохранителями или автоматическим выключателем, дополнительно устанавливаем выключатель–разъединитель. При необходимости защищаем шину постоянного тока, двигатели при групповом подключении, цепи управления и вспомогательные системы. Используем термисторы двигателя. Защиты двигателя встроены в преобразователь, их настраиваем во время пуско-наладочных работ.
Управление
Местное
Обычно осуществляется с помощью терминала преобразователя, дополнительных кнопок или сенсорной панели, расположенной на самом щите. Панель предоставляет оператору интерфейс для настройки параметров работы ЧРП, таких как частота, напряжение, ток и другие.
По умолчанию элементы управления не выводятся, а терминал преобразователя остаётся скрытым за дверью шкафа.
Выносное
Навесной или напольный пульт устанавливается на рабочем месте оператора. На пульте может быть продублировано местное управление щита ЧРП или разработан более широкий функционал с визуализацией, а также объединением с другими функциями станка.
Позволяет контролировать работу электропривода дистанционно. Это особенно полезно в ситуациях, когда преобразователь частоты расположен отдельно: в щитовой, просто в неудобном, труднодоступном месте или в условиях повышенной опасности.
Удалённое

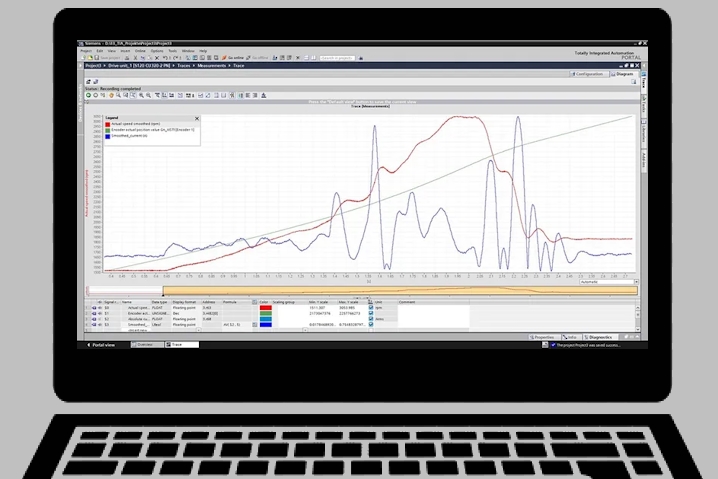

Отладка и контроль оборудования из любой точки мира, где есть доступ к сети с помощью протоколов Modbus TCP/IP, Profibus DP, Ethernet IP, и других, а также через встроенный веб-сервер, который предоставляет удобный интерфейс для взаимодействия с устройством.
Применение удаленного управления преобразователями частоты открывает широкие возможности для оптимизации технологических процессов, снижения затрат на обслуживание и ремонт оборудования, а также для повышения эффективности производства в целом.
Автоматическое
Преобразователь содержит более тысячи настраиваемых параметров, оснащен собственными входами и выходами для сигналов датчиков и органов управления, что уже позволяет автоматизировать контроль нескольких параметров системы: давление, вес, температуру и т.д.
Программируемый контроллер значительно расширяет возможности преобразователя: управляет несколькими преобразователями, контролирует большее количество параметров.
Выполняем нестандартные и сложные проекты
Щиты привода постоянного тока, управления многодвигательными установками, сервоприводами, синхронными машинами, шкафы возбуждения, а также ретрофиты тиристорных преобразователей с сохранением тиристоров.
←
на фото щит управления приводом постоянного тока на базе SINAMICS DCM
Интеграция АСУТП
Автоматическое управление, сбор данных о потребляемой энергии, состоянии автоматики, подсчёт оставшегося ресурса. Удаленный доступ к рабочим параметрам электроустановки применяется в проектах с целью повышения отказоустойчивости и энергосбережения. В зависимости от задачи количество команд и данные могут выводиться в глобальную сеть интернет через защищённое соединение или обрабатываться без доступа к интернету только внутри щита для работы автоматики ввода резерва и передачи на пост диспетчера.
Можно было бы избежать 30% энергопотребления среднего офисного здания. Но только тот, кто знает, где, когда, почему и сколько энергии потребляется сможет добиться успеха
Код заказа
TRIMATIC G120C–U–XXX.X–YYY-ZAAA+BBB+….
Общее условное обозначение преобразователя частоты шкафного исполнения
Дополнительные опции в коде заказа
Для оптимальной адаптации к конкретным требованиям существует широкий выбор вариантов комплектации шкафа. Кроме того, преобразователь частоты шкафного исполнения может быть реализован в специальном исполнении по запросу заказчика, с использованием опции X30.
При заказе преобразователя частоты шкафного исполнения с дополнительными опциями необходимо после основного номера прибавить суффикс «-Z», после которого указать коды дополнительных опций.
Пример формирования заказного кода: TRIMATIC V20–E–022.0–GNA-ZL00+L42+L43…
|
Серия преобразователя |
|||||
| TRIMATIC | G120C |
|
|||
| SINAMICS V20 |
V20 |
||||
|
SINAMICS G120X |
G120X, G120XA | ||||
|
SINAMICS G120C |
G120C | ||||
|
SINAMICS G120 |
G120 | ||||
|
SINAMICS G130 |
G130 | ||||
|
Номинальное питающее напряжение |
|||||
|
|
|
|
|||
|
|
B |
||||
| 200…240V, 3AC | C | ||||
| 380…480V, 3AC | E | ||||
| 500…690V, 3AC | H | ||||
|
Мощность |
|||||
|
|
|
|
|||
|
0.7 кВт |
000.7 |
||||
| 1.1 кВт | 001.1 | ||||
| 1.5 кВт | 001.5 | ||||
| 2.2 кВт | 002.2 | ||||
| 3 кВт | 003.0 | ||||
| 4 кВт | 004.0 | ||||
| 5.5 кВт | 005.5 | ||||
| 7.5 кВт | 007.5 | ||||
| 11 кВт | 011.0 | ||||
| 15 кВт | 015.0 | ||||
| 18.5 кВт | 018.5 | ||||
| 22 кВт | 022.0 | ||||
| 30 кВт | 030.0 | ||||
| 37 кВт | 037.0 | ||||
| 45 кВт | 045.0 | ||||
| 55 кВт | 055.0 | ||||
| 75 кВт | 075.0 | ||||
| 90 кВт | 090.0 | ||||
| 110 кВт | 110.0 | ||||
| 132 кВт | 132.0 | ||||
| 160 кВт | 160.0 | ||||
| 200 кВт | 200.0 | ||||
| 250 кВт | 250.0 | ||||
| 315 кВт | 315.0 | ||||
| Применение и опции | |||||
|
|
|
|
|||
|
Насосы и вентиляторы |
PFA |
||||
| Общепромышленное | GNA | ||||
| Коды опции |
AAA+ BBB+ и др. |
||||
Встроенные функции и защиты
Задание
Возможны внутренние и внешние каналы задания скорости. К внутренним относится: фиксированная уставка, мотор-потенциометр, уставка толчкового режима. К внешним: интерфейсы связи, аналоговые входа.
Задатчик интенсивности
Задатчик интенсивности выдает линейное нарастание задающего сигнала скорости с возможностью скругления в верхнем и нижнем диапазонах скоростей.
Vdc max регулятор
Регулятор Vdc max автоматически предотвращает перенапряжения в звене постоянного тока, например, если заданная рампа слишком короткая. Может увеличить требуемое время торможения.
Автоматический перезапуск
При автоматическом перезапуске привод снова включается, когда питание восстанавливается после сбоя, и разгоняется до текущего заданного значения скорости.
Подхват на лету
Функция «Подхват на лету» позволяет включать преобразователь на двигатель, который все еще вращается.
Технологический регулятор
Технологические контроллеры (в виде ПИД-регуляторов) могут использоваться для реализации простых функций управления с обратной связью.
ПИД-регулятор управляет скоростью двигателя для процессов с обратной связью по температуре, давлению, качеству воздуха или уровней наполнения.
Свободно параметрируемые функциональные блоки
Используя свободно программируемые функциональные блоки, легко реализовать логические и арифметические функции для управления преобразователем частоты SIEMENS. Блоки можно программировать с помощью панели оператора или инструментов ввода в эксплуатацию STARTER, TIA Portal SINAMICS Startdrive.
Защита двигателя I²t
Модель двигателя, хранящаяся в программном обеспечении преобразователя, рассчитывает температуру двигателя на основе текущей скорости и нагрузки. Данная функция не исключает прямого измерения температуры двигателя с помощью датчиков.
Защита от блокировки двигателя
Происходит обнаружение блокировки двигателя и защита от тепловой перегрузки посредством аварийного отключения.
Каскадное управление
Возможность каскадного подключения электродвигателей, до 3 штук.
Контроль замыкания на землю
Замыкание на землю на выходных клеммах ПЧ в заземленных сетях, обнаруживается монитором суммарного тока и приводит к аварийному отключению.
Электронная защита от короткого замыкания на выходе
Обнаруживается короткое замыкание на выходе (например, на выходных клеммах преобразователя, в кабеле двигателя или в клеммной коробке двигателя), что приводит к аварийному отключению.
Дополнительные опции
Документация
D02 — Пакет документации: принципиальная схема, схема подключения, габаритный и присоединительный чертежи в формате DXF
D14 — Предварительная документация. Поставляется в электронном виде после оформления заказа до поставки оборудования: принципиальные схемы, схемы подключения, габаритные и присоединительные чертежи в формате DXF
D94 — Дополнительная документация на Английском языке (в разработке)
Интерфейсы
K50* — Подключение инкрементального энкодера TTL либо HTL
K95* — USS, Modbus RTU
K96* — PROFINET, EtherNet IP
K97* — Profibus DP
K98* — BACnet MS/TP
K99* — CANOpen
Фильтры
L00* — ЭМС фильтр
L21 — Ограничитель перенапряжения
L23 — Сетевой дроссель
L08 — Дроссель двигателя
L10 — du/dt дроссель
L15 — Синусный фильтр
Силовые компоненты
L13 — Линейный контактор
L26 — Вводной автоматический выключатель. Поставляется по умолчанию для мощностей до 30кВт, для больших мощностей устанавливаются предохранители
L27 — Поворотная рукоять для вводного аппарата на двери шкафа
L29 — Байпас на разъединителях с ручным приводом
L30 — Байпас на контакторах с переключателем на двери шкафа
Безопасность
K83 — Функция безопасности STO — безопасное отключение момента.
L57 — EMERGENCY OFF Category 0. Бесконтрольная остановка механизма, построена на прерывании подачи питания, возможна только с использованием опции L13
L60 — EMERGENCY STOP Category 1. Быстрая остановка по ЗИ, настраиваемая потребителем. После остановки снимается питание. Построена с применением аварийного реле. Необходимо использовать опции L13 и K75
Компоненты цепей управления
K07 — Вынесенная на дверь панель управления ПЧ
B60 — Индикатор скорости на двери шкафа. Опция использует один аналоговый выход ПЧ
K74 — Внутренне питание 230В AC. Может понадобиться при отсутствии нейтрали, реализуется установкой трансформатора 400/230В
K75 — Дополнительный источник питания на 24В DC
L40 — Вывод цепей управления преобразователем частоты на дополнительный клеммник (полное дублирование клеммника управления преобразователя частоты)
L41(xxxx) — Гальванически развязанные входы и выходы. При развязке аналоговых сигналов опция K75 обязательна к заказу
| Количество | |||||
|
|
X | X | X | X | ) |
| │ | │ | │ | └ | аналоговые выходы | |
| │ | │ | └ | ─ | аналоговые входы | |
| │ | └ | ── | ─ | дискретные выходы | |
| └ | ── | ── | ─ | дискретные входы | |
L42 — Кнопки с подсветкой
| Индикация ламп | ||
| Состояние ПЧ | «Пуск» | «Стоп» |
| Работает | ☼ | ◌ |
| Стоит | ◌ | ◌ |
| Авария | ◌ | ☼ |
| ☼ — свечение | ||
L43 — Переменный резистор задания скорости на двери шкафа (потенциометр)
L44 — Кнопка
L45 — Аварийная кнопка на двери шкафа. Необходима какая-либо из опций: K83, L57 или L60.
L46 — Кнопки больше / меньше для задания скорости. Рекомендуем использовать совместно с опцией B60 — индикатор скорости.
L47 — Переключатель
L48 — Переключатель реверса направления вращения на двери шкафа
Торможение и рекуперация
L62 — Тормозной резистор и при необходимости тормозной модуль
L63 — Рекуперации энергии торможения в сеть
Термисторная защита
L83 — Защита двигателя от перегрева с помощью PTC резистора (в зависимости от типа ПЧ может занять один дискретный вход, использование других типов датчиков температуры заказывается через опцию X30 «специфические требования»)
Микроклимат и освещение
L50 — Освещение шкафа с концевым выключателем и сервисной розеткой 230В AC
L55 — Обогрев и/или антиконденсатный обгорев шкафа. Рабочий диапазон до -40° С
M57 — Система принудительной вентиляции
M58 — Система кондиционирования (рабочий диапазон до +60С)
Конструктивные
M06 — Цоколь 100мм
M07 — Цоколь 200мм
M23 — Степень защиты IP23
M43 — Степень защиты IP43
M54 — Степень защиты IP54
M93 — Упаковка, пригодная для морской перевозки
T85 — Заводская табличка на Русском/Английском
Y31 — Дополнительная табличка с текстом заказчика (текст, размеры и расцветку заказчик предоставляет в виде макета в формате PDF)
Прочее
X30 — Специфические требования заказчика
* — опции, влияющие на базовую конфигурацию преобразователя частоты, не могут быть изменены или доустановлены после заказа
Брошюры и каталоги
3 производственных площадки для самых амбициозных проектов
Россия Екатеринбург
Турция Стамбул
Австрия Вена
Каждый год выпускаем около 300 наименований щитов для автоматизации зданий, промышленных комплексов и распределения энергии. За последние 5 лет выпущено более 6 000 единиц или 1 600 наименований
Обеспечение
Маркировка
Всё маркируем, что бы в любой момент можно было разобраться в схеме: клеммы, кабели, провода, приборы, панели, органы управления. Специализированные принтеры не зависят от мастера, маркировка всегда компактна и разборчива.
Гидравлика
Кнопки, индикаторы, гермовводы требуют отверстий для установки. Гидравлический пресс точнее ступенчатого сверла, позволяет пробивать ровные отверстия строго в ряд. Края остаются чистыми и краска не подгорает.
Гильотины
Можно было бы просто отпилить, но специализированный инструмент всё равно лучше. Гильотины отмеряют и рубят DIN-рейку, кабель-канал. В одно действие, быстро, точно, без заусенцев и вездесущей стружки.
Ручной инструмент
Точный и надёжный инструмент у каждого мастера. Делает мастера довольным, соединение надёжным, а процесс сборки быстрым. На фото «стриппер», он режет провод, отмеряет зачищаемую часть и удаляет изоляцию в два действия.
Станки
Чистая и точная обработка шинных сборок ускоряет процесс, обеспечивает надёжный контакт. Высокая повторяемость углов изгиба гарантирует возможность дальнейшей сборки с минимальной механической нагрузкой на контакты и держатели шин.
Контроль момента
С помощью динамометрического ключа контролируем момент затяжки. Точный момент продлевает срок службы соединения и снижает тепловые потери.
Паспорта и сертификаты
Все необходимые документы на низковольтные устройства, включая пожарные шкафы управления ШУК, ШУВ.
К каждому шкафу прилагается Паспорт изделия и соответствующий сертификат.
Материалы
Не экономим на «спичках» и собираем на совесть
Провод
Монтажный провод LAPP имеет стойкую маркировку, качественную медь с высокой проводимостью, обеспечивает изоляцию устойчивую к воздействию влаги и времени. Его упаковка вносит порядок и ускоряет монтаж.
Шина
Используем шину из катодной меди с низким содержанием примесей. Лучше проводимость, лучше контакт. Она гнётся не образуя разрывов, хорошо поддаётся гидравлике и не провисает на длинных пролётах.
«Гибкая» шина
Относительно новый материал обладающий свойствами провода и шины одновременно. Ключевые особенности в наличии изоляции, отсутствии наконечников. Она компактнее провода, держит форму и устойчива к вибрации.
Метизы
Болты и гайки класса 8.8 в два раза прочнее обычных, в сочетании с тарельчатыми шайбами обеспечивают надёжное соединение силовых шин, расширяют пятно контакта снижая нагрев и потери.
Комплектация
В дополнение к производству и сборке на комплектующих предоставленных вами мы предлагаем комплектацию силами нашего склада и дистрибуции. Это удобно, быстро, а наши цены для клиентов сборочного производства часто оказываются очень выгодными.
Сборка, склад и инженерный центр находятся в одном здании в Екатерибурге, транспортировка не отнимает времени и средств. Самые востребованное комплектующие мы поддерживаем в наличии.
Ключевые компетенции
Проектирование
Выполняем проекты в программном комплексе Eplan Electric P8 уже более 10 лет. Накопленная база данных позволяет выпускать документацию мгновенно
Моделирование
Полноценные трёхмерные модели шкафа с 3D компоновкой комплектующих и шинных сборок – ещё одно преимущество использования Eplan
Программирование
Исторически мы знаем всё о ПЛК Siemens, обладаем опытом автоматизации зданий и промышленных комплексов. При необходимости можем привлечь программистов для разработки как отдельных приложений, так и комплексных проектов по автоматизации и диспетчеризации
Электромонтаж, параметрирование, пуско-наладка
Поможем с монтажом и настройкой, будь то частотный преобразователь, сервопривод или холодильный агрегат. В зависимости от загрузки возьмёмся за работы сами или предложим доверенного подрядчика
Комплексное проектирование
Внедряем интеллектуальные системы автоматизации на уровне объектов инфраструктуры и промышленности: в торговые центры, стадионы, заводы
Как заказать преобразователь частоты
Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.
Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.
Часто задаваемые вопросы
Предоставляете ли паспорта и схемы на электрощиты?
Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.
Какие сроки изготовления?
Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.
Есть ли сертификаты на производимое оборудование?
Да, на все возможные типы производимых изделий есть сертификат соответствия.
Возможен ли выезд инженера на объект?
Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.
Как правильно подобрать оборудование?
Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.
Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.
Комплектующие каких брендов используются при сборке щитов?
Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.
Можете собрать на давальческом оборудовании?
Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.

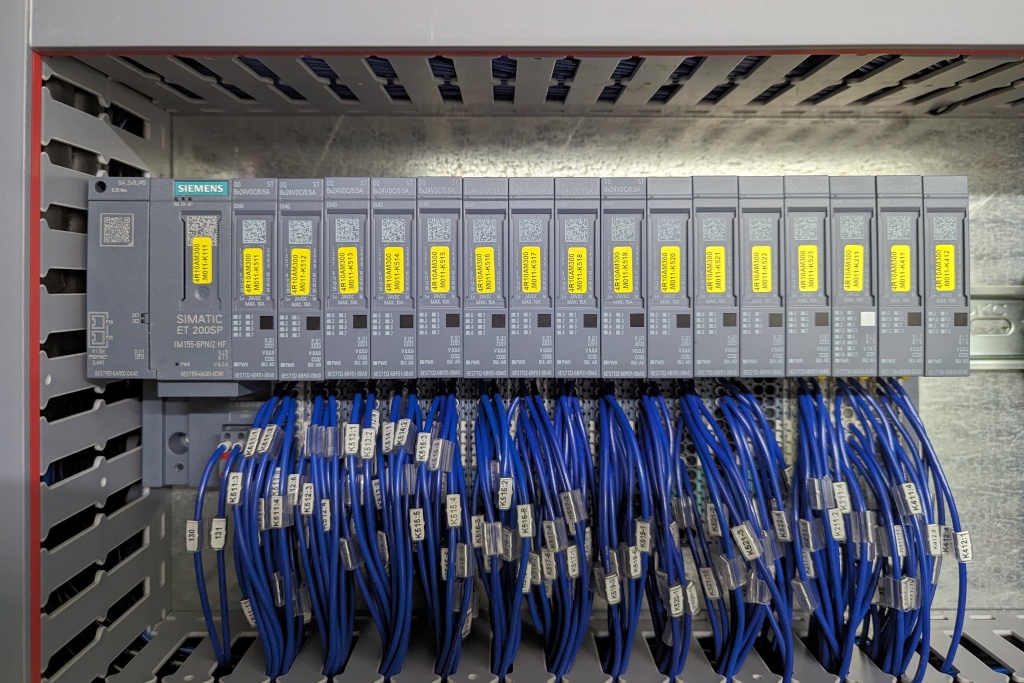

Можете запрограммировать контроллер шкафа?
Да, мы программируем. Работаем с контроллерами Siemens.
Можно посмотреть сборку?
Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.
1,5 МВт SINAMICS G150 Один из наших проектов, в рамках которого был установлен и запущен преобразователь частоты привода прокатного стана
800 кВт SINAMICS S150 Преобразователь частоты для скиповой лебёдки со щитом управления и напольным пультом
