Шкаф автоматического ввода резерва (АВР) — это устройство для автоматического переключения питания с основного на резервный источник в случае аварии или падения напряжения. Шкафы АВР также защищают оборудование от перегрузок и коротких замыканий.

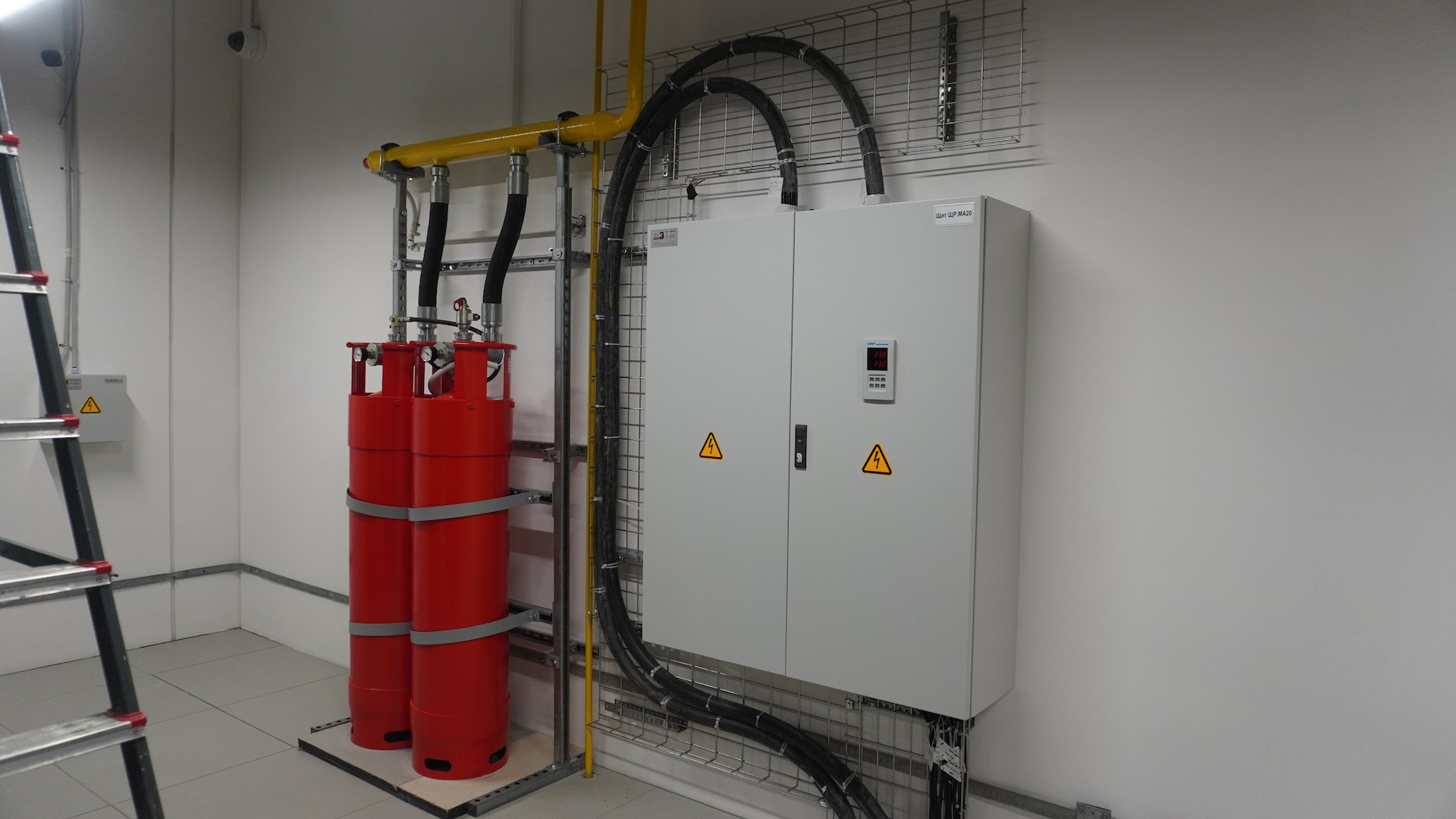

Интегрируем автоматику ввода резерва в состав любой установки
Производим щиты АВР и поставляем в составе низковольтных устройств: ЩУ, ГРЩ, ВРУ
Характеристики |
|
| Номинальный ток | до 6300 А |
| Номинальное напряжение | 400 В, 690 В |
| Частота | 50 Гц |
| Система заземления | TN-C, TN-S, TN-C-S, IT |
| Отключающая способность аппаратов | В соответствии с характеристиками применяемого оборудования |
| Форма секционирования | до 4В |
| Степень защиты | до IP54 |
| Климатическое исполнение | УХЛ4 |
| Рабочий температурный диапазон | -25°С … + 40°С с относительной влажностью воздуха не более 90% при 20°С |
| Сейсмостойкость | До 8 баллов по шкале MSK-64 |
Конструктивные особенности |
|
| Обслуживание | Одностороннее или двухстороннее |
| Способ подвода питания и отходящих линий | Кабель, шинопровод или шинный мост |
| Расположение ввода питания и вывода отходящий линий | Сверху, снизу или комбинированный |
| Расположение сборных шин | Верхнее или нижнее |
| Материал шин | Медь М1 или М0б |
| Исполнение вводных и секционных аппаратов | Стационарное и выкатное, с ручным или моторным приводом |
| Исполнение аппаратов отходящих линий | Стационарное, выкатное, стационарное в выкатном модуле, втычное, с ручным или моторным приводом |
| Охлаждение | Воздушное конвекцией или принудительное |
АВР на ПЛК
LOGO! — это надёжные ПЛК с максимально понятным программным обеспечением на русском языке и подробным описанием логики функциональных блоков
Реле контроля напряжения SIRIUS 3UG контролируют напряжение на вводах. Оно подаёт сигнал на отключение ввода если напряжение не соответствует настройкам.
Логика работы АВР — программа на языке функциональных блоков довольно проста и помещается на одном экране ноутбука вместе с комментариями
Программируемый логический контроллер (ПЛК) — надёжная и гибкая основа для управления вводом резерва. В отличии от специализированных модулей и моноблочных устройств ПЛК позволяет управлять неограниченным количеством вводов, а также секционным выключателем, дизель-генератором и другими устройствами. При наличии секционного выключателя или количестве вводов больше двух ПЛК становится наиболее предпочтительным вариантом. Кроме того, логика работы такого АВР легко настраивается, не ограничена в функционале и позволяет его наращивать при модернизации установки. Еще одной особенностью АВР на ПЛК будет лёгкая интеграция в систему диспетчеризации, некоторые снабжены собственным WEB-сервером, позволяющим управлять электрощитом через браузер телефона или компьютера.
АВР на специализированном контроллере
SENTRON 3KC ATC6300 обеспечивает автоматическое переключение между основными и резервными источниками питания с учётом установленных пределов и временных задержек. Устройство быстро обнаруживает изменения в основном источнике питания и переключается на резервное.
Переключение на резерв происходит только после проверки его качества. Обратное переключение к основному источнику происходит автоматически при выполнении заданных требований. Устройство поддерживает работу с генератором и оснащено соответствующими настройками.
Моноблок АВР
Моноблоки компактны и включат в себя весь необходимый функционал для простых применений. В составе: реле контроля фаз, автоматические выключатели, мотор-привод, механическая взаимная блокировка, панель управления, вспомогательные контакты.
Удалённый контроль и мониторинг
Автоматическое управление, сбор данных о потребляемой энергии, состоянии автоматики, подсчёт оставшегося ресурса. Удаленный доступ к рабочим параметрам электроустановки применяется в проектах с целью повышения отказоустойчивости и энергосбережения. В зависимости от задачи количество команд и данные могут выводиться в глобальную сеть интернет через защищённое соединение или обрабатываться без доступа к интернету только внутри ГРЩ для работы автоматики ввода резерва и передачи на пост диспетчера.
Можно было бы избежать 30% энергопотребления среднего офисного здания. Но только тот, кто знает, где, когда, почему и сколько энергии потребляется сможет добиться успеха
Как заказать АВР
Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.
Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.
Часто задаваемые вопросы
Предоставляете ли паспорта и схемы на электрощиты?
Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.
Какие сроки изготовления?
Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.
Есть ли сертификаты на производимое оборудование?
Да, на все возможные типы производимых изделий есть сертификат соответствия.
Возможен ли выезд инженера на объект?
Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.
Как правильно подобрать оборудование?
Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.
Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.
Комплектующие каких брендов используются при сборке щитов?
Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.
Можете собрать на давальческом оборудовании?
Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.
Можете запрограммировать контроллер шкафа?
Да, мы программируем. Работаем с контроллерами Siemens.
Можно посмотреть сборку?
Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.
По запросу любой щит оснащаем дополнительными приборами контроля мощности, учёта и анализа энергии
