22
года
производим шкафы для производства
1000
м²
производственная площадь для сборки
160
человек
работает в команде, больше чем одна компания
1500
щитов
каждый год выходит с конвейера

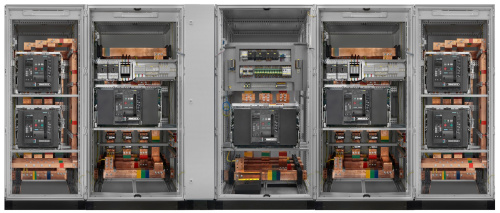

Главный распределительный щит (ГРЩ) — щит, через который осуществляется приём и распределение электроэнергии по зданию. Предназначен для приёма и распределения электроэнергии, защиты линий при перегрузках, утечках тока и коротких замыканиях. Может содержать и другие функциональные устройства.
Характеристики |
|
| Номинальный ток | до 6300 А |
| Номинальное напряжение | 400 В, 690 В |
| Частота | 50 Гц |
| Система заземления | TN-C, TN-S, TN-C-S, IT |
| Отключающая способность аппаратов | В соответствии с характеристиками применяемого оборудования |
| Форма секционирования | до 4В |
| Степень защиты | до IP54 |
| Климатическое исполнение | УХЛ4 |
| Рабочий температурный диапазон | -25°С … + 40°С с относительной влажностью воздуха не более 90% при 20°С |
| Сейсмостойкость | До 8 баллов по шкале MSK-64 |
Конструктивные особенности |
|
| Обслуживание | Одностороннее или двухстороннее |
| Способ подвода питания и отходящих линий | Кабель, шинопровод или шинный мост |
| Расположение ввода питания и вывода отходящий линий | Сверху, снизу или комбинированный |

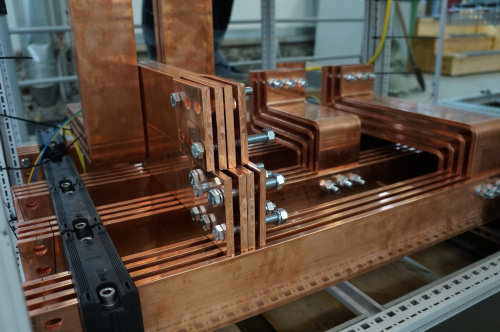

| Расположение сборных шин | Верхнее или нижнее |
| Материал шин | Медь М1 или М0б |
| Исполнение вводных и секционных аппаратов | Стационарное и выкатное, с ручным или моторным приводом |
| Исполнение аппаратов отходящих линий | Стационарное, выкатное, стационарное в выкатном модуле, втычное, с ручным или моторным приводом |
| Охлаждение | Воздушное конвекцией или принудительное |

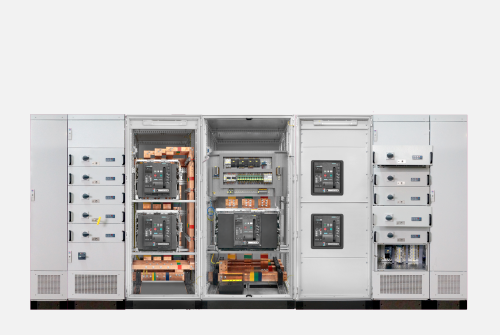

Состав установки ГРЩ
ГРЩ реализован несколькими щитами и панелями, входящими в одну сборку
Вводные панели

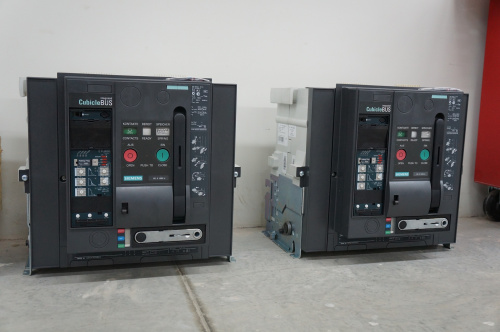

Основной элемент – автоматический выключатель или другое устройство обеспечивающее отключение ввода. Автоматический выключатель в качестве вводного устройства позволяет обеспечить видимый разрыв, защиту шин, дистанционное управление и быструю замену
Секционная панель
Секционная панель ГРЩ перераспределяет нагрузку в случае неисправности одного из вводов питания, подключая нагрузку к исправному вводу соседней секции. В нормальном режиме работы секции разъединены, таким образом рабочие вводы равномерно нагружены
Линейные панели
Равномерно распределяют энергию между потребителями, предотвращают перегрузку ввода, защищают отходящие линии от токов короткого замыкания и перегрузки
Дополнительные панели и оборудование
Панели компенсации реактивной мощности, учёта, частотного привода, автоматического ввода резерва, защиты от импульсных перенапряжений, кабельные отсеки
Дополнительное оборудование:
— Индикаторы напряжения
— Амперметр, вольтметр
— Счётчик
— Мультиметр
— УЗИП
Селективность
Предотвращение аварийного отключения всего ГРЩ в следствии короткого замыкания на одной из подключенных нагрузок комплексная задача, требующая координации подбираемых устройств защиты вводных и линейных панелей. Правильный выбор оборудования и настройка защит значительно повышает надёжность электроснабжения. Координация защитного отключения выходит за рамки оного щита, при расчётах также учитываются защитные устройства подключаемого к ГРЩ оборудования.
Дополнительные опции для обслуживания и защиты персонала
Секционирование
Дополнительные меры безопасности. Каждый автомат устанавливается в отдельной ячейке, что позволяет проводить обслуживание, замену или подключение без необходимости снимать напряжение со всего ГРЩ. Это обеспечивает повышенную безопасность персонала и минимизирует риск повреждения соседних аппаратов в случае аварии на одном из них. Различают несколько видов секционирования, наиболее безопасное 4B.
Система
пластронов
Пластроны совместно с дверьми обеспечивают контроль доступа и дополнительную защиту от случайного прикосновения к токоведущим частям, когда двери щита открыты. На дверях размещают только приборы необходимые для контроля состояния щита. При открытии двери появляется доступ к органам управления и настройке защит. При необходимости часть органов управления выносится на дверь шкафа.
Выкатные
ячейки
Отличаются минимальным временем восстановления и высокой безопасностью обслуживания без снятия напряжения, чаще всего применяется в щитах MCC (панели управления электродвигателями). Обеспечивают быструю замену функциональных блоков без обесточивания всей сборки. Во время замены токоведущие части остаются изолированы, а специальные блокировки принудительно отключают автомат при попытке извлечения под нагрузкой.
Двухстороннее обслуживание
Быстрый доступ к компонентам как с передней, так и с задней стороны шкафа. Значительно упрощает монтаж, обслуживание и диагностику оборудования. Требует дополнительного пространства в щитовой.
Удалённый контроль и мониторинг
Автоматическое управление, сбор данных о потребляемой энергии, состоянии автоматики, подсчёт оставшегося ресурса. Удаленный доступ к рабочим параметрам электроустановки применяется в проектах с целью повышения отказоустойчивости и энергосбережения. В зависимости от задачи количество команд и данные могут выводиться в глобальную сеть интернет через защищённое соединение или обрабатываться без доступа к интернету только внутри ГРЩ для работы автоматики ввода резерва и передачи на пост диспетчера.
Можно было бы избежать 30% энергопотребления среднего офисного здания. Но только тот, кто знает, где, когда, почему и сколько энергии потребляется сможет добиться успеха
Примеры выполненных работ
ГРЩ 2500А
Бизнес-центр «Палладиум»
ГРЩ 1600А
Аквапарк «H2O»
Как заказать ГРЩ
Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.
Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.
Часто задаваемые вопросы
Предоставляете ли паспорта и схемы на электрощиты?
Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.
Какие сроки изготовления?
Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.
Есть ли сертификаты на производимое оборудование?
Да, на все возможные типы производимых изделий есть сертификат соответствия.
Возможен ли выезд инженера на объект?
Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.
Как правильно подобрать оборудование?
Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.
Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.
Комплектующие каких брендов используются при сборке щитов?
Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.
Можете собрать на давальческом оборудовании?
Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.
Можете запрограммировать контроллер шкафа?
Да, мы программируем. Работаем с контроллерами Siemens.
Можно посмотреть сборку?
Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.
По запросу любой щит оснащаем дополнительными приборами контроля мощности, учёта и анализа энергии
