Назначение
Шкаф управления вентилятором ШУВ-ХХХ/Х-ХХ/Х-ХХ/ХХ Х предназначен для управления вентилятором и клапанами дымоудаления или подпора воздуха.
Функции шкафа управления вентилятором и клапанами
— управление клапанами дымоудаления или подпора воздуха (далее КДУ) и вентилятором дымоудаления или подпора воздуха (далее ВДУ) в автоматическом, дистанционном и местном режимах;
— световая индикация о готовности ВДУ к работе;
— индикация получения сигнала «Пожар» и выдача команды на открытие КДУ и запуск ВДУ;
— контроль и индикация автоматического режима работы КДУ;
— контроль и индикация состояния КДУ (открыт - закрыт);
— контроль автоматического режима работы ВДУ;
— индикация состояния ВДУ (работа).
ШУВ-123/4-55/6-77/88 9
1. Тип логического устройства 0-отсутствует, 1- с модулями ввода-вывода ioLogik Moxa, 2- с модулями дискретного ввода «Овен», с адресным расширителем шлейфа «Сигнал»
2. *Модификация щита
3. Количество зон управления, 0 – одна зона
4. Количество вентиляторов
5. Мощность вентилятора
6. Количество клапанов
7. Мощность клапанов
8. Управляющее напряжение клапанов
9. Опция, возможность подключения к системе диспетчеризации. Д – диспетчеризация.
* Модификация щита может отсутствовать в обозначении. Это сервисный идентификатор, представляющий собой информацию о схемном решении щита. Производитель оставляет за собой право изменения схемного решения и гарантирует функциональность и работоспособность изделия в целом.
Режимы управления
Автоматический — управление КДУ и ВДУ производится по сигналам от пусковых элементов системы обнаружения пожара (прибор управления пожарный и т.п.).
Дистанционный — управление КДУ и ВДУ производится по сигналам от пусковых элементов, расположенных у эвакуационных выходов и в помещениях диспетчерского персонала или пожарных постов.
Местный — принудительное управление работой КДУ и ВДУ. Управление осуществляется от органов управления шкафа.
Диспетчеризация
Подключение шкафа управления вентилятором ШУВ-ХХХ/Х-ХХ/Х-ХХ/ХХ Х к системе диспетчеризации предусмотрено посредством клеммной колодки, тип сигналов – сухой контакт.
Сигналы диспетчеризации:
ПОЖАР — индикация о получении сигнала «Пожар» и выдачи команды на запуск ВДУ
К1 РЕЖИМ АВТО ... К(..) РЕЖИМ АВТО — индикация автоматического режима работы КДУ
К1 ОТКРЫТ ... К(..) ОТКРЫТ — индикация открытого состояния КДУ
К1 ЗАКРЫТ ... К(..) ЗАКРЫТ — индикация закрытого состояния КДУ
ГОТОВНОСТЬ К РАБОТЕ — индикация готовности ВДУ к работе
ВЕНТИЛЯТОР РАБОТА — индикация состояния ВДУ
Перечень и количество сигналов, передаваемых в систему диспетчеризации, может отличаться в каждом конкретном случае, в зависимости от требований, предъявляемых к системе.
Номенклатура шкафов управления ШУВ и их стоимость
| Заказной номер | Вентилятор противодымной защиты | Клапаны противодымной защиты |
Габариты
Ш×В×Г |
Цена | ||||
| Кол-во | Мощность | Напряжение | Кол-во | Мощность | Напряжение | |||
|
|
1 шт | 0,75 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 43 800 ₽ |
|
|
1 шт | 1,1 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 43 800 ₽ |
|
|
1 шт | 1,5 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 43 800 ₽ |
|
|
1 шт | 2,2 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 45 600 ₽ |
|
|
1 шт | 3 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 45 400 ₽ |
|
|
1 шт | 4 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 45 400 ₽ |
|
|
1 шт | 5,5 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 45 700 ₽ |
|
|
1 шт | 7,5 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 45 800 ₽ |
|
|
1 шт | 11 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 48 800 ₽ |
|
|
1 шт | 15 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 48 900 ₽ |
|
|
1 шт | 18,5 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 49 900 ₽ |
|
|
1 шт | 22 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 600×600×210 | 53 800 ₽ |
|
|
1 шт | 30 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 54 300 ₽ |
Номенклатура не типовых (ранее разработанных) шкафов управления ШУВ и их стоимость
| Заказной номер | Вентилятор противодымной защиты | Клапаны противодымной защиты |
Габариты Ш×В×Г |
Цена | ||||
| Кол-во |
Мощность |
Напряжение |
Кол-во |
Мощность |
Напряжение |
|||
|
|
1 шт | 2,2 кВт | 380В АС | 1 шт | 100 Вт | 220В АС | 400×600х210 | 40 000 ₽ |
|
|
1 шт | 3 кВт | 380В АС | 1 шт | 100 Вт | 220В АС | 400×600×210 | 39 900 ₽ |
|
|
1 шт | 4 кВт | 380В АС | 1 шт | 100 Вт | 220В АС | 400×600×210 | 39 900 ₽ |
|
|
1 шт | 11 кВт | 380В АС | 1 шт | 100 Вт | 220В АС | 400×600×210 | 40 800 ₽ |
|
|
1 шт | 11 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 48 000 ₽ |
|
|
1 шт | 30 кВт | 380В АС | 1 шт | 100 Вт | 220В АС | 600×600×210 | 48 000 ₽ |
|
|
2 шт | 22 кВт | 380В АС | 4 шт | 100 Вт | 220В АС | 600×600×210 | 73 300 ₽ |
|
|
2 шт | 22/7,5 кВт | 380В АС | 4 шт | 100 Вт | 220В АС | 600×600×210 | 73 600 ₽ |
|
|
1 шт | 4 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 47 200 ₽ |
|
|
1 шт | 7,5 кВт | 380В АС | 3 шт | 100 Вт | 220В АС | 400×600×210 | 47 900 ₽ |
— Цены актуальны на 01 июня 2018 года
— Цены указаны в рублях с учётом НДС
— Отгрузка оборудования осуществляется со склада в Екатеринбурге
— К шкафу прилагается паспорт на шкаф, схема электрическая принципиальная, протокол проверки

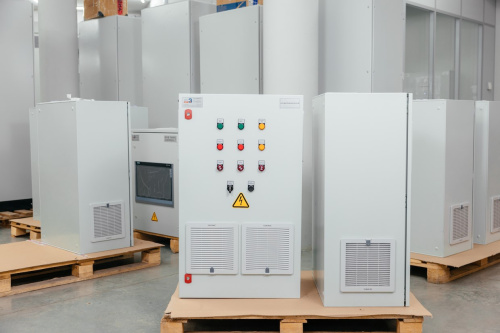

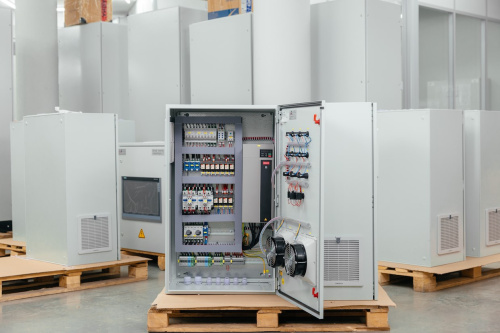

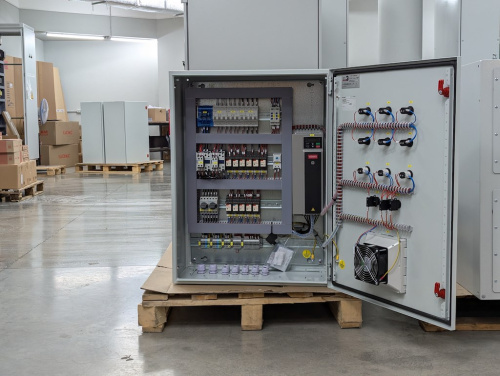

Каждый шкаф выпускается в соответствии с проектом разработанным индивидуально для конкретного здания. На фотографии шкаф выполнен в красном цвете.
«…как пожарная машина, только шкаф управления»
Как заказать шкаф управления противодымной защиты
Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.
Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.
Часто задаваемые вопросы
Предоставляете ли паспорта и схемы на электрощиты?
Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.
Какие сроки изготовления?
Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.
Есть ли сертификаты на производимое оборудование?
Да, на все возможные типы производимых изделий есть сертификат соответствия.
Возможен ли выезд инженера на объект?
Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.
Как правильно подобрать оборудование?
Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.
Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.
Комплектующие каких брендов используются при сборке щитов?
Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.
Можете собрать на давальческом оборудовании?
Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.
Можете запрограммировать контроллер шкафа?
Да, мы программируем. Работаем с контроллерами Siemens.
Можно посмотреть сборку?
Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.
