      ШУ ОЗК | Шкаф управления огнезадерживающими клапанами ОЗК

      Главная
      —
      Производство
      —
      Шкафы для автоматизации и безопасности зданий
      —ШУ ОЗК | Шкаф управления огнезадерживающими клапанами ОЗК

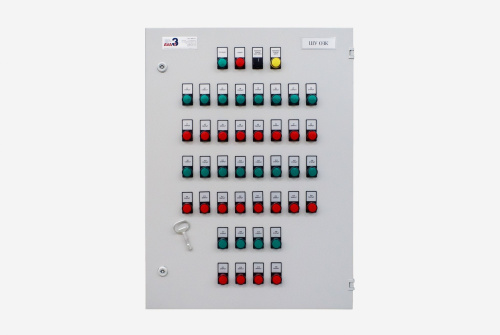

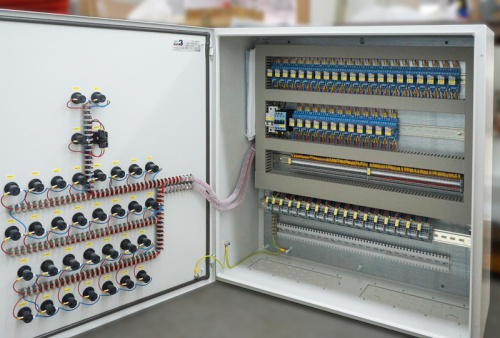

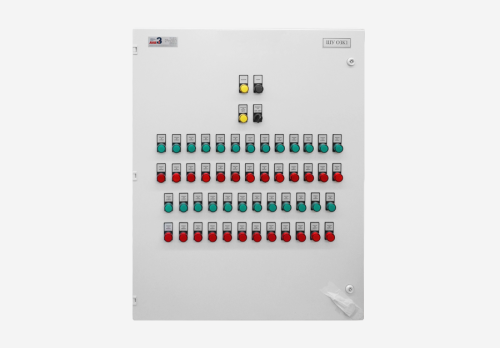

      Шкаф управления огнезадерживающими клапанами ОЗК
      Шкаф управления огнезадерживающими клапанами ОЗК
      Шкаф управления огнезадерживающими клапанами ОЗК
      Шкаф управления огнезадерживающими клапанами ОЗК
      Шкаф управления огнезадерживающими клапанами ОЗК
      Шкаф управления огнезадерживающими клапанами ОЗК
      Шкаф управления огнезадерживающими клапанами ОЗК
      Шкаф управления огнезадерживающими клапанами ОЗК
      • Описание
      • Документы

      Назначение
      Шкаф управления клапанами ШУК-ХХХ/Х-ХХ/ХХ исполнения ОЗК предназначен для управления нормально открытыми огнезадерживающими клапанами приточно-вытяжной вентиляции (электромеханический привод с возвратной пружиной).

      Функции шкафа управления клапанами ОЗК
      — управление клапанами ОЗК в автоматическом, дистанционном и местном режимах;
      — световая индикация о подаче электропитания в шкаф;
      — контроль и индикация состояния клапанов ОЗК (открыт – закрыт);
      — индикация получения сигнала «Пожар» и выдача команды на закрытие клапанов.

      ШУК-123/4-55/66 исп. ОЗК 8
      1.    Тип логического устройства 0-отсутствует, 1- с модулями ввода-вывода ioLogik Moxa, 2- с модулями дискретного ввода «Овен», с адресным расширителем шлейфа «Сигнал»
      2.    *Модификация щита
      3.    Количество зон управления, 0 – одна зона
      4.    Количество клапанов
      5.    Мощность клапана
      6.    Управляющее напряжение клапана
      7.    Тип управляемых клапанов. Исполнение ОЗК.
      8.    Опция, возможность подключения к системе диспетчеризации. Д – диспетчеризация.

      * Модификация щита может отсутствовать в обозначении. Это сервисный идентификатор, представляющий собой информацию о схемном решении щита. Производитель оставляет за собой право изменения схемного решения и гарантирует функциональность и работоспособность изделия в целом.


      Режимы управления

      Автоматический — управление клапанами производится по сигналам от пусковых элементов системы обнаружения пожара (прибор управления пожарный и т.п.).

      Дистанционный — управление клапанами производится по сигналам от пусковых элементов, расположенных у эвакуационных выходов и в помещениях диспетчерского персонала или пожарных постов.

      Местный — проверка исправности клапанов осуществляется от органов управления шкафа.


      Диспетчеризация

      Подключение шкафа управления клапанами ШУК-ХХХ/Х-ХХ/ХХ исп. ОЗК к системе диспетчеризации предусмотрено посредством клеммной колодки, тип сигналов – сухой контакт.

      Сигналы диспетчеризации:
      ПИТАНИЕ — индикация наличия напряжения питания ~50/60 Гц, 230 В;
      ПОЖАР — индикация о получении сигнала «Пожар» и выдачи команды на закрытие клапанов ОЗК;
      К1 РЕЖИМ АВТО ... К(..) РЕЖИМ АВТО — индикация автоматического режима работы клапанов ОЗК;
      К1 ОТКРЫТ ... К(..) ОТКРЫТ — индикация открытого состояния клапанов ОЗК;
      К1 ЗАКРЫТ ... К(..) ЗАКРЫТ — индикация закрытого состояния клапанов ОЗК;

      Перечень и количество сигналов, передаваемых в систему диспетчеризации, может отличаться в каждом конкретном случае, в зависимости от требований, предъявляемых к системе.


      Номенклатура шкафов управления и их стоимость.

      Заказной номер Клапаны противодымной защиты Габариты Ш×В×Г Цена
      Кол-во Мощ­ность Напря­же­ние
      ШУК-000_2-0,1_220 исп. ОЗК Д 2 шт 100 Вт 220В АС 300×400×150 18 500 ₽
      ШУК-000_4-0,1_220 исп. ОЗК Д 4 шт 100 Вт 220В АС 400×400×210 24 800 ₽
      ШУК-000_6-0,1_220 исп. ОЗК Д 6 шт 100 Вт 220В АС 400×600×210 29 200 ₽
      ШУК-000_8-0,1_220 исп. ОЗК Д 8 шт 100 Вт 220В АС 400×600×210 36 700 ₽
      ШУК-000_12-0,1_220 исп. ОЗК Д 12 шт 100 Вт 220В АС 600×600×210 49 300 ₽
      ШУК-000_16-0,1_220 исп. ОЗК Д 16 шт 100 Вт 220В АС 600×600×210 57 800 ₽
      ШУК-000_20-0,1_220 исп. ОЗК Д 20 шт 100 Вт 220В АС 600×800×210 70 100 ₽
      ШУК-000_22-0,1_220 исп. ОЗК Д 22 шт 100 Вт 220В АС 600×800×210 73 700 ₽
      ШУК-000_24-0,1_220 исп. ОЗК Д 24 шт 100 Вт 220В АС 600×800×210 81 300 ₽
      ШУК-000_28-0,1_220 исп. ОЗК Д 28 шт 100 Вт 220В АС 800×800×300 96 800 ₽
      ШУК-000_32-0,1_220 исп. ОЗК Д 32 шт 100 Вт 220В АС 800×1000×300 109 600 ₽
      ШУК-000_36-0,1_220 исп. ОЗК Д 36 шт 100 Вт 220В АС 800×1000×300 120 900 ₽
      ШУК-000_40-0,1_220 исп. ОЗК Д 40 шт 100 Вт 220В АС 800×1000×300 132 100 ₽


      Номенклатура не типовых ранее разработанных шкафов управления ШУК и их стоимость.

      Заказной номер Клапаны противодымной защиты Габариты Ш×В×Г Цена
      Кол-во Мощ­ность Напря­же­ние
      ШУК-010_8-0,1_220 исп. ОЗК_Д 8 шт 100 Вт
      220В АС 400×600×210 38 400 ₽
      ШУК-023_8-0,1_220 исп. ОЗК_Д 8 шт 100 Вт
      220В АС 600×600×210 57 300 ₽
      ШУК-100_5-0,1_220 исп. ОЗК_Д 5 шт 100 Вт
      220В АС 400×600×210 47 300 ₽
      ШУК-100_20-0,1_220 исп. ОЗК_Д 20 шт 100 Вт
      220В АС 600×800×210 111 400 ₽
      ШУК-100_22-0,1_220 исп. ОЗК_Д 22 шт 100 Вт
      220В АС 800×800×300 119 000 ₽
      ШУК-100_25-0,1_220 исп. ОЗК_Д 25 шт 100 Вт
      220В АС 800×800×300 145 700 ₽
      ШУК-100_30-0,1_220 исп. ОЗК_Д 30 шт 100 Вт
      220В АС 800×1000×300 153 200 ₽


      — Цены актуальны на 01 июня 2018 года
      — Цены указаны в рублях с учётом НДС
      — Отгрузка оборудования осуществляется со склада в Екатеринбурге
      — К шкафу прилагается паспорт на шкаф, схема электрическая принципиальная, протокол проверки


      Шкаф управления вентилятором дымоудаления

      Каждый шкаф выпускается в соответствии с проектом разработанным индивидуально для конкретного здания. На фотографии шкаф выполнен в красном цвете.

      «…как пожарная машина, только шкаф управления»



      Сборка щита в цеху

      Как заказать шкаф управления клапанами ОЗК

      Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.

      Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.




      Часто задаваемые вопросы

      Предоставляете ли паспорта и схемы на электрощиты?
      Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.

      Какие сроки изготовления?
      Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.

      Есть ли сертификаты на производимое оборудование?
      Да, на все возможные типы производимых изделий есть сертификат соответствия.

      Возможен ли выезд инженера на объект?
      Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.

      Как правильно подобрать оборудование?
      Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.

      Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
      Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.

      Комплектующие каких брендов используются при сборке щитов?
      Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.

      Можете собрать на давальческом оборудовании?
      Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.

      Можете запрограммировать контроллер шкафа?
      Да, мы программируем. Работаем с контроллерами Siemens.

      Можно посмотреть сборку?
      Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.

      Документы
      Руководство по эксплуатации ШУК-ОЗК
      179,7 Кб
      Схема и чертёж ШУК-ОЗК
      158,3 Кб
      Назад к списку
      Компания
      О компании
      История
      Руководство
      Реквизиты
      Новости
      Производство
      Шкафы и пульты для промышленной автоматизации
      Шкафы электропривода
      Шкафы для автоматизации и безопасности зданий
      Шкафы электроснабжения и электрораспределения
      Испытательные стенды Avatrain
      Услуги
      Проектирование
      Комплектация
      Строительно-монтажные работы
      Управление проектами
      Сервисное обслуживание
      Обучение персонала
      8 (800) 234-51-70
      8 (800) 234-51-70
      Заказать звонок
      E-mail
      ekb.info@ava3i.com
      Адрес
      г. Екатеринбург, ул. Академика Бардина, 28
      Режим работы
      Пн. – Пт.: с 9:00 до 18:00
      ekb.info@ava3i.com
      г. Екатеринбург, ул. Академика Бардина, 28
      © 2025 Компания AVATECH. Все права защищены.
      Политика конфинденциальности
      Продолжая использовать сайт, вы соглашаетесь с Политикой конфиденциальности, в части условий обработки файлов cookie», а также кнопка «я согласен».
      Соглашение на обработку персональных данных Соглашение на обработку cookie
