      ШДУ | Шкаф управления клапанами дымоудаления и подпора воздуха КДУ

      Главная
      —
      Производство
      —
      Шкафы для автоматизации и безопасности зданий
      —ШДУ | Шкаф управления клапанами дымоудаления и подпора воздуха КДУ

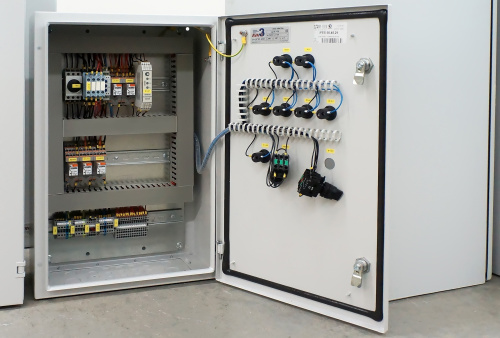

      Шкаф управления клапанами дымоудаления и подпора воздуха КДУ
      Шкаф управления клапанами дымоудаления и подпора воздуха КДУ
      Шкаф управления клапанами дымоудаления и подпора воздуха КДУ
      Шкаф управления клапанами дымоудаления и подпора воздуха КДУ
      • Описание
      • Документы

      Назначение
      Шкаф управления клапанами ШУК-ХХХ/Х-ХХ/ХХ исп. КДУ Х предназначен для управления нормально закрытыми (электромеханический реверсивный привод) клапанами дымоудаления и/или подпора воздуха.

      Функции шкафа управления клапанами ОЗК
      — управление клапанами КДУ в автоматическом, дистанционном и местном режимах;
      — световая индикация о подаче электропитания в шкаф;
      — контроль и индикация состояния клапанов КДУ (открыт – закрыт);
      — индикация получения сигнала «Пожар» и выдача команды на открытие клапанов.

      ШУК-123/4-55/66 исп. КДУ 8
      1.    Тип логического устройства 0-отсутствует, 1- с модулями ввода-вывода ioLogik Moxa, 2- с модулями дискретного ввода «Овен», с адресным расширителем шлейфа «Сигнал»
      2.    *Модификация щита
      3.    Количество зон управления, 0 – одна зона
      4.    Количество клапанов
      5.    Мощность клапана
      6.    Управляющее напряжение клапана
      7.    Тип управляемых клапанов. Исполнение КДУ.
      8.    Опция, возможность подключения к системе диспетчеризации. Д – диспетчеризация.

      * Модификация щита может отсутствовать в обозначении. Это сервисный идентификатор, представляющий собой информацию о схемном решении щита. Производитель оставляет за собой право изменения схемного решения и гарантирует функциональность и работоспособность изделия в целом.


      Режимы управления

      Автоматический — управление клапанами производится по сигналам от пусковых элементов системы обнаружения пожара (прибор управления пожарный и т.п.).

      Дистанционный — управление клапанами производится по сигналам от пусковых элементов, расположенных у эвакуационных выходов и в помещениях диспетчерского персонала или пожарных постов.

      Местный — проверка исправности клапанов осуществляется от органов управления шкафа.


      Диспетчеризация

      Подключение шкафа управления клапанами ШУК-ХХХ/Х-ХХ/ХХ исп. КДУ к системе диспетчеризации предусмотрено посредством клеммной колодки, тип сигналов – сухой контакт.

      Сигналы диспетчеризации:
      ПИТАНИЕ — индикация наличия напряжения питания ~50/60 Гц, 230 В
      ПОЖАР — индикация о получении сигнала «Пожар» и выдачи команды на открытие клапанов КДУ
      К1 РЕЖИМ АВТО ... К(..) РЕЖИМ АВТО — индикация автоматического режима работы клапанов КДУ
      К1 ОТКРЫТ ... К(..) ОТКРЫТ — индикация открытого состояния клапанов КДУ
      К1 ЗАКРЫТ ... К(..) ЗАКРЫТ — индикация закрытого состояния клапанов КДУ

      Перечень и количество сигналов, передаваемых в систему диспетчеризации, может отличаться в каждом конкретном случае, в зависимости от требований, предъявляемых к системе.

      Номенклатура шкафов управления ШУК и их стоимость

      Заказной номер Клапаны противодымной защиты Габариты Ш×В×Г Цена
      Кол-во Мощ­ность Напря­же­ние
      ШУК-000_1-0,1_220 исп. КДУ_Д 1 шт 100 Вт 220В АС 300×400×150 15 000 ₽
      ШУК-000_2-0,1_220 исп. КДУ Д 2 шт 100 Вт 220В АС 300×400×150 19 300 ₽
      ШУК-000_4-0,1_220 исп. КДУ Д 4 шт 100 Вт 220В АС 400×600×210 26 200 ₽
      ШУК-000_6-0,1_24 исп. КДУ_Д 6 шт 100 Вт 24В АС 400×600×210 28 100 ₽
      ШУК-000_6-0,1_220 исп. КДУ Д 6 шт 100 Вт 220В АС 400×600×210 31 500 ₽
      ШУК-000_8-0,1_220 исп. КДУ Д 8 шт 100 Вт 220В АС 400×600×210 37 500 ₽
      ШУК-000_12-0,1_220 исп. КДУ Д 12 шт 100 Вт 220В АС 600×600×210 49 400 ₽
      ШУК-000_16-0,1_220 исп. КДУ Д 16 шт 100 Вт 220В АС 600×800×210 63 900 ₽
      ШУК-000_20-0,1_220 исп. КДУ Д 20 шт 100 Вт 220В АС 600×800×210 71 200 ₽
      ШУК-000_24-0,1_220 исп. КДУ Д 24 шт 100 Вт 220В АС 800×800×300 86 800 ₽
      ШУК-000_28-0,1_220 исп. КДУ Д 28 шт 100 Вт 220В АС 800×1000×300 96 100 ₽
      ШУК-000_32-0,1_220 исп. КДУ Д 32 шт 100 Вт 220В АС 800×1000×300 107 500 ₽
      ШУК-000_36-0,1_220 исп. КДУ Д 36 шт 100 Вт 220В АС 800×1000×300 118 900 ₽
      ШУК-000_40-0,1_220 исп. КДУ Д 40 шт 100 Вт 220В АС 800×1200×300 137 400 ₽

      Номенклатура не типовых (ранее разработанных) шкафов управления ШУК и их стоимость.

      Заказной номер Клапаны противодымной защиты Габариты Ш×В×Г Цена
      Кол-во Мощ­ность Напря­же­ние
      ШУК-002_8-0,1_220 исп.КДУ Д 8 шт 100 Вт 220В АС 400×600×210 40 100 ₽
      ШУК-012_8-0,1_220 исп. КДУ Д 8 шт 100 Вт 220В АС 600×600×210 44 800 ₽
      ШУК-023_8-0,1_220 исп. КДУ Д 8 шт 100 Вт 220В АС 600×600×210 56 600 ₽
      ШУК-023_9-0,1_220 исп. КДУ Д 9 шт 100 Вт 220В АС 600×600×210 63 400 ₽
      ШУК-130_6-0,1_220 исп. КДУ Д 6 шт 100 Вт 220В АС 400×600×210 49 900 ₽
      ШУК-130_11-0,1_220 исп. КДУ Д 11 шт 100 Вт 220В АС 600×600×210 66 500 ₽
      ШУК-130_13-0,1_220 исп. КДУ Д 13 шт 100 Вт 220В АС 600×800×210 86 000 ₽
      ШУК-330_6-0,1_220 исп. КДУ Д 6 шт 100 Вт 220В АС 600×600×210 41 200 ₽

      — Цены актуальны на 01 июня 2018 года
      — Цены указаны в рублях с учётом НДС
      — Отгрузка оборудования осуществляется со склада в Екатеринбурге
      — К шкафу прилагается паспорт на шкаф, схема электрическая принципиальная, протокол проверки


      Шкаф управления вентилятором дымоудаления

      Каждый шкаф выпускается в соответствии с проектом разработанным индивидуально для конкретного здания. На фотографии шкаф выполнен в красном цвете.

      «…как пожарная машина, только шкаф управления»



      Сборка щита в цеху

      Как заказать шкаф управления клапанами КДУ

      Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.

      Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.




      Часто задаваемые вопросы

      Предоставляете ли паспорта и схемы на электрощиты?
      Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.

      Какие сроки изготовления?
      Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.

      Есть ли сертификаты на производимое оборудование?
      Да, на все возможные типы производимых изделий есть сертификат соответствия.

      Возможен ли выезд инженера на объект?
      Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.

      Как правильно подобрать оборудование?
      Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.

      Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
      Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.

      Комплектующие каких брендов используются при сборке щитов?
      Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.

      Можете собрать на давальческом оборудовании?
      Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.

      Можете запрограммировать контроллер шкафа?
      Да, мы программируем. Работаем с контроллерами Siemens.

      Можно посмотреть сборку?
      Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.

      Документы
      Руководство по эксплуатации ШУК-КДУ
      181,8 Кб
      Схема и чертёж ШУК-КДУ
      148,4 Кб
      Назад к списку
      Компания
      О компании
      История
      Руководство
      Реквизиты
      Новости
      Производство
      Шкафы и пульты для промышленной автоматизации
      Шкафы электропривода
      Шкафы для автоматизации и безопасности зданий
      Шкафы электроснабжения и электрораспределения
      Испытательные стенды Avatrain
      Услуги
      Проектирование
      Комплектация
      Строительно-монтажные работы
      Управление проектами
      Сервисное обслуживание
      Обучение персонала
      8 (800) 234-51-70
      8 (800) 234-51-70
      Заказать звонок
      E-mail
      ekb.info@ava3i.com
      Адрес
      г. Екатеринбург, ул. Академика Бардина, 28
      Режим работы
      Пн. – Пт.: с 9:00 до 18:00
      ekb.info@ava3i.com
      г. Екатеринбург, ул. Академика Бардина, 28
      © 2025 Компания AVATECH. Все права защищены.
      Политика конфинденциальности
      Мы используем файлы cооkies для улучшения работы сайта. Оставаясь на нашем сайте, вы соглашаетесь с условиями использования файлов cооkies.
      Соглашение на обработку персональных данных Соглашение на обработку cookie
