Разрабатываем щиты управления для козловых и опорных кранов
Модернизируем старые краны, переводим на цифровое управление, работаем с приводами постоянного тока
Производим как стандартные, так и не стандартные щиты управления с ЧРП.
Даже в самой простой реализации применение частотного преобразователя для управления приводом крана значительно снижает износ механизмов и электроаппаратов. Безударный плавный пуск и остановка продлевают срок службы редуктора. Оператор крана меняет подход к управлению, команды пуска и остановки больше не используются многократно, продлевая ресурс всех активных узлов крана. Управление становится проще и точнее, снижается риск повреждения тары и груза.
Электронная реборда
На предприятиях, где используются мостовые и козловые краны, актуальна проблема износа колёс и рельсов из-за перекоса крана. Установка датчиков перекоса и системы выравнивания моста крана может решить эту проблему.
Стабильный грейфер
Грейфер надёжно закрывается благодаря определению закрытого состояния и использованию режимов ведущий-ведомый для приводов подъёма и замыкателя. Раскрытие поднятого грейфера невозможно до опускания на землю или до команды от джойстика.
Антираскачка груза
Гашение колебаний важно, поскольку они увеличивают время технологического цикла, нагрузку на элементы конструкции кранов и могут привести к износу отдельных узлов или столкновению груза с объектами. Это особенно актуально для кранов, выполняющих точные монтажные операции.
Рекуперация
Специальный модуль рекуперации передаёт в сеть избыток энергии сгенерированной двигателями при торможении, что позволяет отказаться от рассеивания излишков на резисторах. Это экономит место, сокращает расходы на кабель и проектирование, а также упрощает теплоотвод.

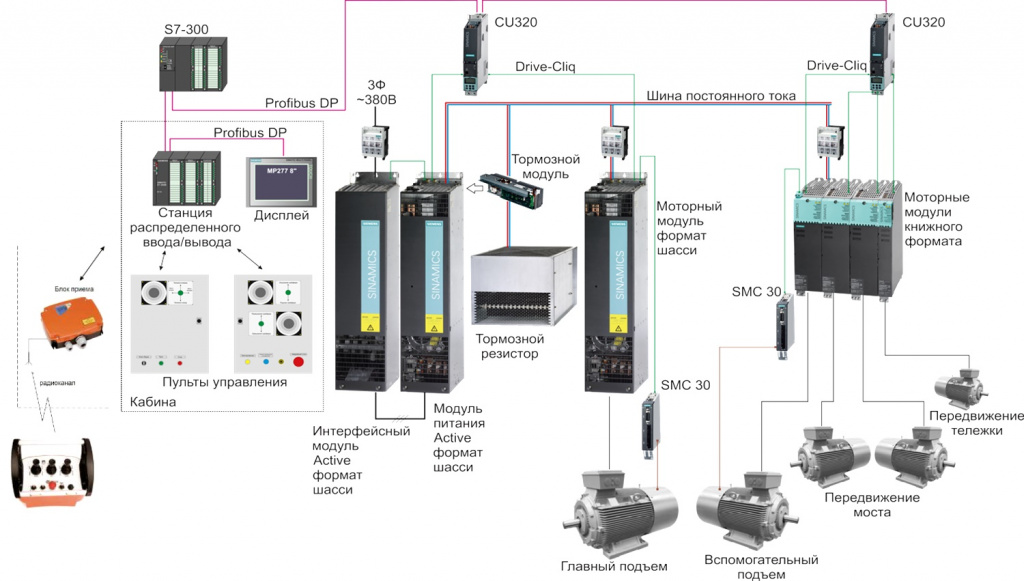

Схема управления на примере опорного крана

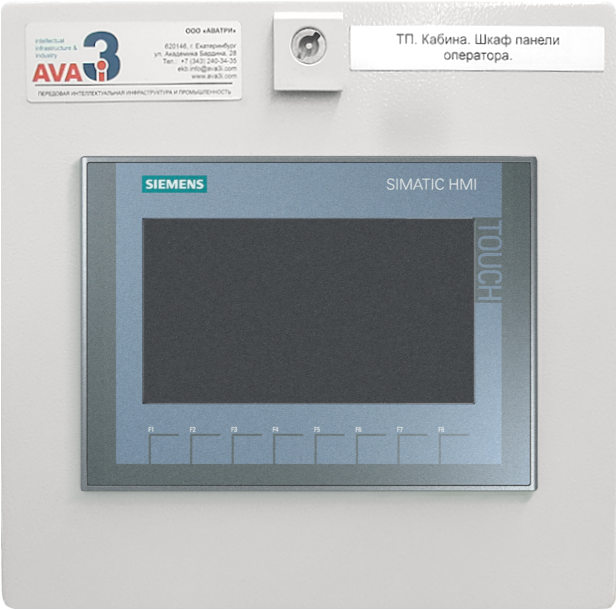

Графическая панель для установки в кабине. Отображает состояние приводов, диагностические данные, а также позволяет настраивать органы управления и архивировать данные на Flash карте.
В состав привода входит
Фильтрация
В зависимости от конкретной установки в состав входят:
— Фильтры ЭМС
— Сетевые дроссели
— Дроссели звена постоянного тока
— Дроссели моторные
— Дроссели du/dt
— Синус-фильтры
Наличие сетевого дросселя или дросселя звена постоянного тока обязательно
Торможение
В приложениях с принудительным замедлением может потребоваться тормозной модуль и тормозной резистор.
При активном торможении двигатель начинает генерировать энергию. При малых её количествах она накапливается на встроенных конденсаторах. Вслучае активного торможения энергию необходимо рассеивать в тепло или отправлять в сеть с помощью рекуператора.
Охлаждение
Используем встроенную в преобразователь систему охлаждения, разделяя горячие и холодные потоки воздуха внутри щита.
При необходимости устанавливаем дополнительные вентиляторы, решётки и термостаты. Используем решётки со сменными фильтрами очистки воздуха, которые также позволяют сохранить степень защиты шкафа на уровне IP54.
Защита
Защищаем преобразователь предохранителями или автоматическим выключателем, дополнительно устанавливаем выключатель–разъединитель. При необходимости защищаем шину постоянного тока, двигатели при групповом подключении, цепи управления и вспомогательные системы. Используем термисторы двигателя. Защиты двигателя встроены в преобразователь, их настраиваем во время пуско-наладочных работ.
Отладка параметров электропривода
В сложных применениях электропривод настраивается на производственной площадке. Моделируется управление, сетевое подключение, специфические режимы работы.
Когда щит будет доставлен на объект, он уже будет предварительно протестирован и настроен. Процесс пуско-наладки пройдёт значительно быстрее, а вероятность ошибок сборки исключена.
Перед отгрузкой приводного щита мы заливаем ПО контроллера, параметры привода, подключаем нагрузку и тестируем основные функции управления. Такие тесты могут проводится в рамках щита управления краном, конвейером или другой сложной системой.
Простые приводы настраиваются непосредственно на объекте, для некоторых мы устанавливаем основные параметры, а некоторые тестируются почти полностью, с учетом возможностей наших стендов и нагрузок.
В нашем распоряжении стенд Avatrain ST380 с приводами переменного и постоянного тока. Стенд способен нагружать сам себя для моделирования различных режимов работы.
Выполняем нестандартные и сложные проекты
Щиты привода постоянного тока, управления многодвигательными установками, сервоприводами, синхронными машинами, шкафы возбуждения, а также ретрофиты тиристорных преобразователей с сохранением тиристоров.
←
на фото щит управления приводом постоянного тока на базе SINAMICS DCM
3 производственных площадки для самых амбициозных проектов
Россия Екатеринбург
Турция Стамбул
Австрия Вена
Каждый год выпускаем около 300 наименований щитов для автоматизации зданий, промышленных комплексов и распределения энергии. За последние 5 лет выпущено более 6 000 единиц или 1 600 наименований
Обеспечение
Маркировка
Всё маркируем, что бы в любой момент можно было разобраться в схеме: клеммы, кабели, провода, приборы, панели, органы управления. Специализированные принтеры не зависят от мастера, маркировка всегда компактна и разборчива.
Гидравлика
Кнопки, индикаторы, гермовводы требуют отверстий для установки. Гидравлический пресс точнее ступенчатого сверла, позволяет пробивать ровные отверстия строго в ряд. Края остаются чистыми и краска не подгорает.
Гильотины
Можно было бы просто отпилить, но специализированный инструмент всё равно лучше. Гильотины отмеряют и рубят DIN-рейку, кабель-канал. В одно действие, быстро, точно, без заусенцев и вездесущей стружки.
Ручной инструмент
Точный и надёжный инструмент у каждого мастера. Делает мастера довольным, соединение надёжным, а процесс сборки быстрым. На фото «стриппер», он режет провод, отмеряет зачищаемую часть и удаляет изоляцию в два действия.
Станки
Чистая и точная обработка шинных сборок ускоряет процесс, обеспечивает надёжный контакт. Высокая повторяемость углов изгиба гарантирует возможность дальнейшей сборки с минимальной механической нагрузкой на контакты и держатели шин.
Контроль момента
С помощью динамометрического ключа контролируем момент затяжки. Точный момент продлевает срок службы соединения и снижает тепловые потери.
Паспорта и сертификаты
Все необходимые документы на низковольтные устройства, включая пожарные шкафы управления ШУК, ШУВ.
К каждому шкафу прилагается Паспорт изделия и соответствующий сертификат.
Материалы
Не экономим на «спичках» и собираем на совесть
Провод
Монтажный провод LAPP имеет стойкую маркировку, качественную медь с высокой проводимостью, обеспечивает изоляцию устойчивую к воздействию влаги и времени. Его упаковка вносит порядок и ускоряет монтаж.
Шина
Используем шину из катодной меди с низким содержанием примесей. Лучше проводимость, лучше контакт. Она гнётся не образуя разрывов, хорошо поддаётся гидравлике и не провисает на длинных пролётах.
«Гибкая» шина
Относительно новый материал обладающий свойствами провода и шины одновременно. Ключевые особенности в наличии изоляции, отсутствии наконечников. Она компактнее провода, держит форму и устойчива к вибрации.
Метизы
Болты и гайки класса 8.8 в два раза прочнее обычных, в сочетании с тарельчатыми шайбами обеспечивают надёжное соединение силовых шин, расширяют пятно контакта снижая нагрев и потери.
Комплектация
В дополнение к производству и сборке на комплектующих предоставленных вами мы предлагаем комплектацию силами нашего склада и дистрибуции. Это удобно, быстро, а наши цены для клиентов сборочного производства часто оказываются очень выгодными.
Сборка, склад и инженерный центр находятся в одном здании в Екатерибурге, транспортировка не отнимает времени и средств. Самые востребованное комплектующие мы поддерживаем в наличии.
Ключевые компетенции
Проектирование
Выполняем проекты в программном комплексе Eplan Electric P8 уже более 10 лет. Накопленная база данных позволяет выпускать документацию мгновенно
Моделирование
Полноценные трёхмерные модели шкафа с 3D компоновкой комплектующих и шинных сборок – ещё одно преимущество использования Eplan
Программирование
Исторически мы знаем всё о ПЛК Siemens, обладаем опытом автоматизации зданий и промышленных комплексов. При необходимости можем привлечь программистов для разработки как отдельных приложений, так и комплексных проектов по автоматизации и диспетчеризации
Электромонтаж, параметрирование, пуско-наладка
Поможем с монтажом и настройкой, будь то частотный преобразователь, сервопривод или холодильный агрегат. В зависимости от загрузки возьмёмся за работы сами или предложим доверенного подрядчика
Комплексное проектирование
Внедряем интеллектуальные системы автоматизации на уровне объектов инфраструктуры и промышленности: в торговые центры, стадионы, заводы
Как заказать шкаф управления краном
Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.
Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.
Часто задаваемые вопросы
Предоставляете ли паспорта и схемы на электрощиты?
Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.
Какие сроки изготовления?
Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.
Есть ли сертификаты на производимое оборудование?
Да, на все возможные типы производимых изделий есть сертификат соответствия.
Возможен ли выезд инженера на объект?
Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.
Как правильно подобрать оборудование?
Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.
Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.
Комплектующие каких брендов используются при сборке щитов?
Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.
Можете собрать на давальческом оборудовании?
Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.
Можете запрограммировать контроллер шкафа?
Да, мы программируем. Работаем с контроллерами Siemens.
Можно посмотреть сборку?
Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.
