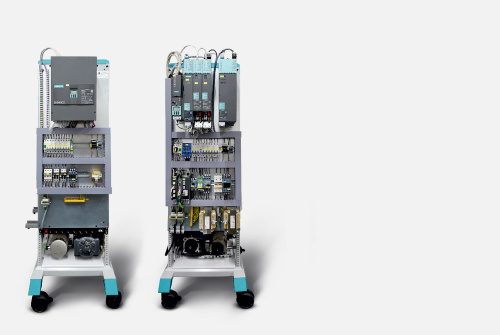

Модель стенда Avatrain ST380 предназначена для повышения квалификации наладчиков и инженеров АСУ ТП.
— для самостоятельного обучения отделов АСУ ТП предприятий
— обучения «новичков» наставниками
— в учебных центрах
Особенности
— на стенде используются передовые технологии и решения в области современного электропривода от компании Siemens
— открытая архитектура позволяет быстро и просто добавлять любые компоненты преобразователей для кастомизации задач
— наличие интерфейсов Profibus и Profinet позволяет осуществлять простую интеграцию с программируемыми логическими контроллерами и стендами
— широкий набор функциональных возможностей позволяет осуществлять обучение и моделировать различные задачи электропривода

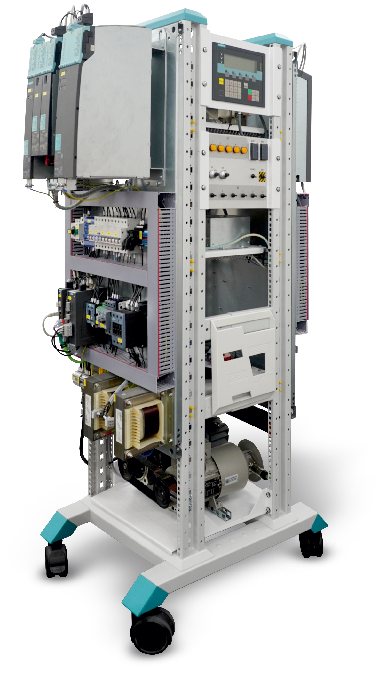

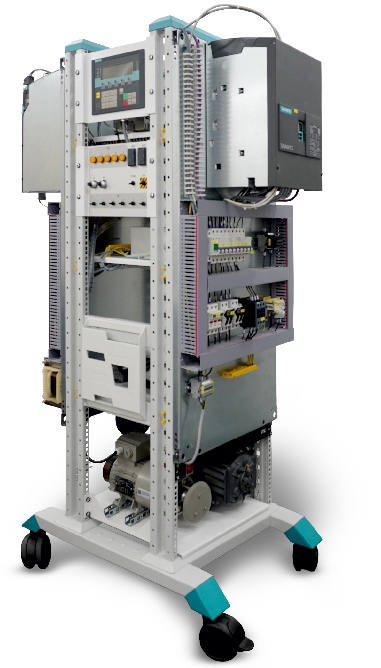

Состав обучающего комплекса
Модульный частотный преобразователь Sinamics S120
Преобразователь постоянного тока Sinamics DCM
Панель оператора Simatic HMI серии KTP700 Basic
Расширенная панель AOP30
Панель органов управления для Sinamics S120 и DCM
Модуль под опциональную установку батарей
Модули сетевого фильтра
Модуль спаренных двигателей
Привод постоянного тока
Реверсивный преобразователь постоянного тока Sinamics DCM с полным набором опций: Advanced CUD, модуль Ethernet CBE20 в левом слоте и Standart CUD в правом слоте.
Панель оператора Simatic HMI серии KTP700 Basic. Соединена с преобразователем Sinamics DCM по интерфейсу Profibus.
Интерфейсы Profibus и Profinet для связи с программатором или ПЛК.
Сетевой фильтр, необходимая коммутационная и защитная аппаратура.

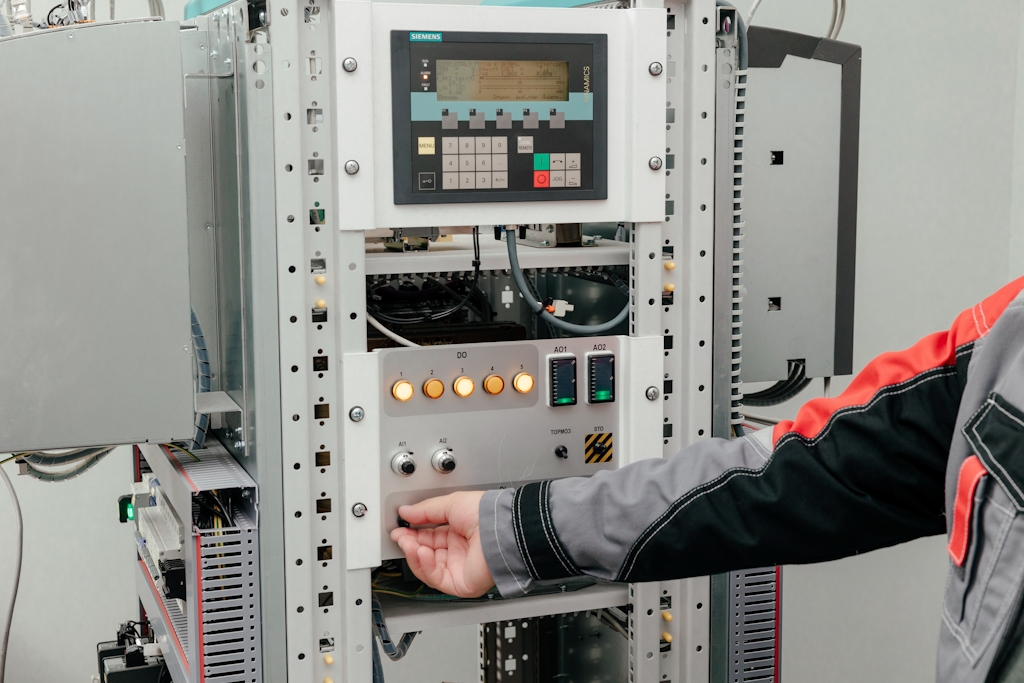

Тумблеры, потенциометры задания, цифровые индикаторы и светосигнальные лампы для контроля и управления приводом постоянного тока.
Привод переменного тока
Модульный частотный преобразователь Sinamics S120 с рекуперативным SMART LINE модулем выпрямителя в комплекте с двумя однодвигательными модулями.
Управляющий модуль CU320-2PN с платой расширения входов-выходов TM30.
Расширенная панель оператора AOP30
Интерфейс Profinet для связи с программатором или ПЛК.
Сетевой фильтр, сетевой дроссель, защитная аппаратура.
Тумблеры, потенциометры задания, цифровые индикаторы и светосигнальные лампы для контроля и управления приводом.

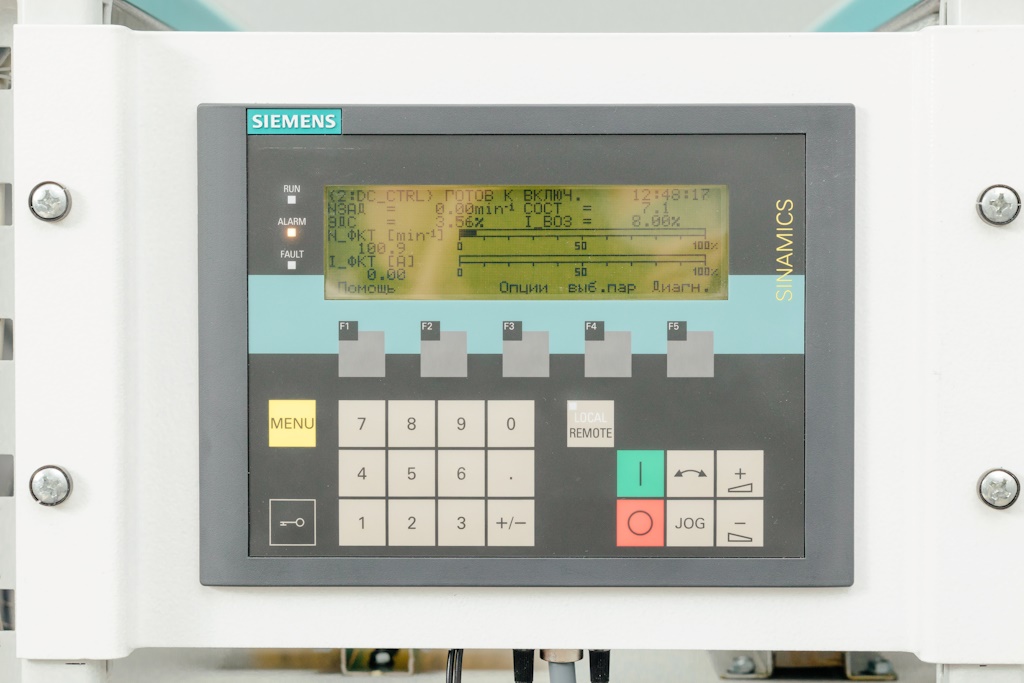

Расширенная панель оператора
Панель оператора AOP30 к управляющему модулю CU320-2PN. Панель является инструментом ввода в эксплуатацию, параметрирования и диагностики. Кроме того, она отображает на экране основные параметры работы асинхронного двигателя в реальном времени и может использоваться с преобразователем постоянного тока Sinamics DCM.

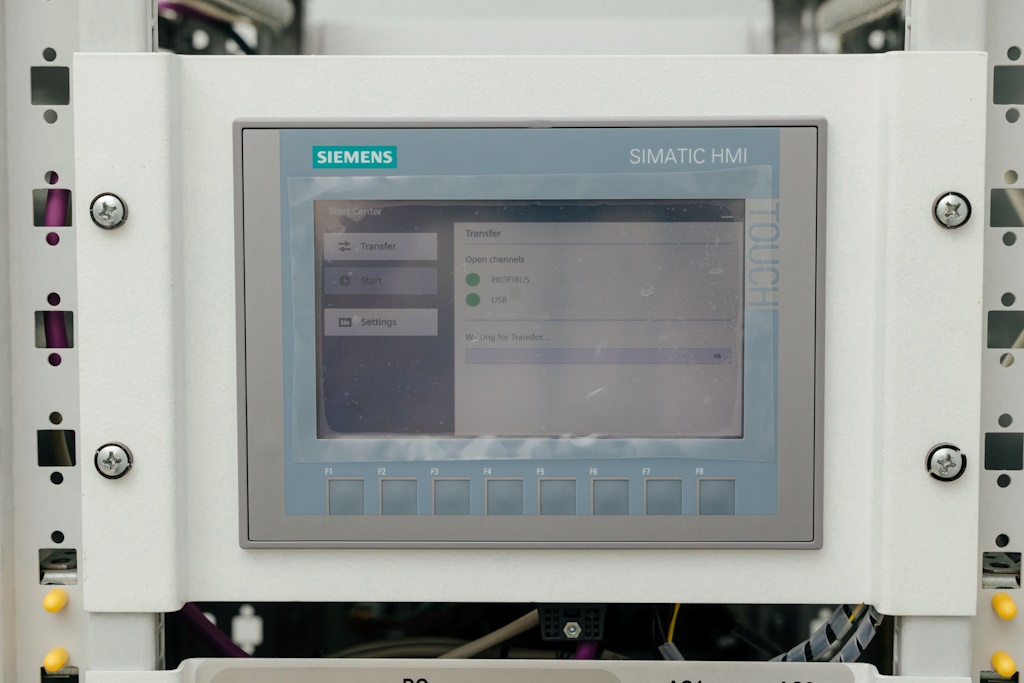

Сенсорная панель оператора
Панель оператора Simatic HMI серии KTP700 Basic позволяет обучать программированию панели и использовать её для управления приводом через интерфейс собственной разработки. Панель соединена с преобразователем Sinamics DCM по интерфейсу Profibus и выступает мастером сети.

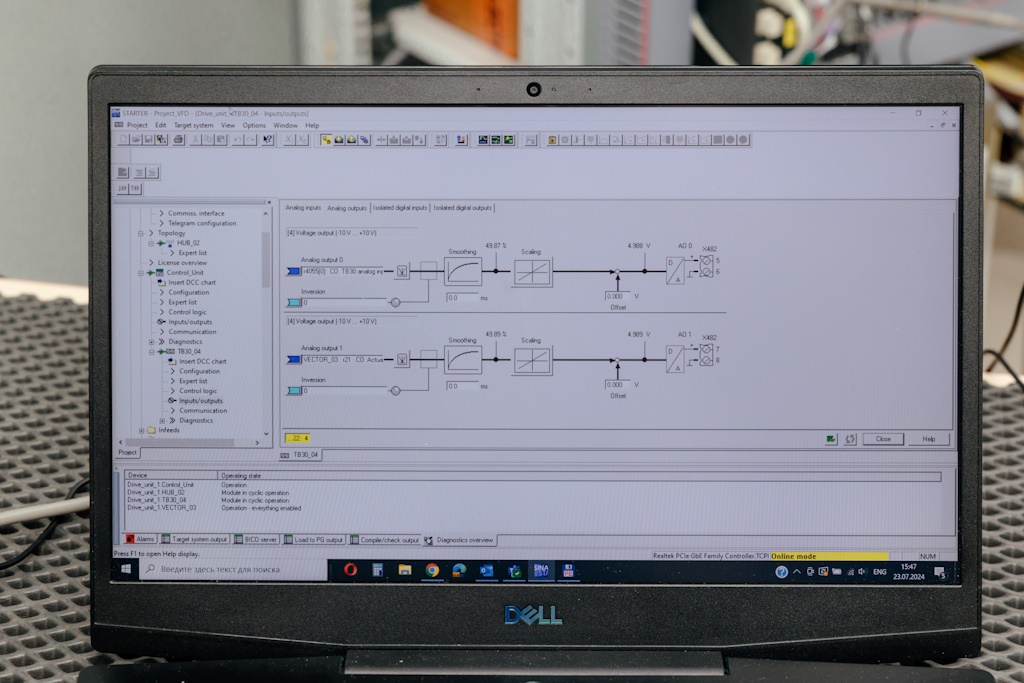

Программное обеспечение STARTER
Программа STARTER создана для того, чтобы вводить в эксплуатацию и управлять приводами. Она помогает сделать работу оборудования более эффективной, оптимизируя и диагностируя его работу. STARTER можно использовать как на отдельном компьютере, так и интегрировать в инжиниринговую систему SCOUT (SIMOTION).
Управление Sinamics S120
и возможности питания от аккумуляторов
Управление приводной системой Sinamics S120 осуществляется от управляющего модуля CU320-2PN. К управляющему модулю по интерфейсу Drive-clic подключены моторные модули, конденсаторный модуль, а также модуль обработки сигналов датчика SMC30 и модуль измерения напряжения VSM10.
Два однодвигательных моторных модуля. Один подключен к асинхронному двигателю. Второй моторный модуль с помощью конденсаторного модуля, модуля измерения напряжения VSM10, дросселей и установленной лицензии DC-DC converter может работать в режиме DC/DC преобразователя.
DC/DC преобразователь позволяет подключить аккумуляторы и преобразовывать уровень напряжения аккумуляторов до уровня напряжения звена постоянного тока. Питание от аккумуляторов позволяет бесперебойно питать преобразовательную систему Sinamics S120, либо изначально питать преобразовательную систему от источника постоянного тока.
3 режима спаренной работы электродвигателей

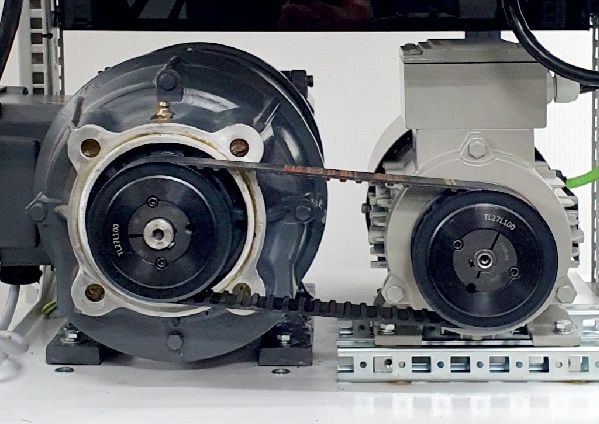

Электродвигатели можно соединять зубчатым полиуретановым ремнём посредством зубчатых шкивов и конических быстрозажимных втулок Taper Bush, таким образом нагружая одним двигателем другой.

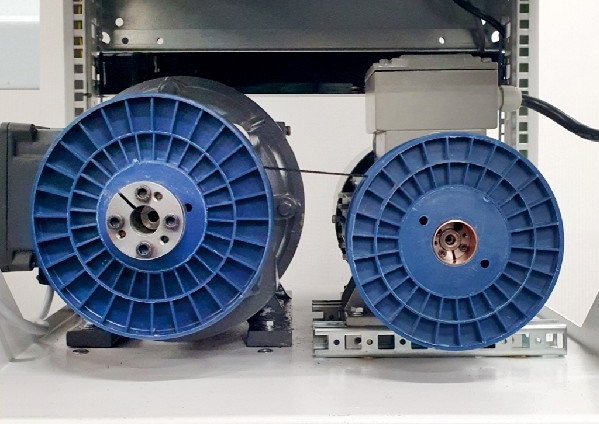

Электродвигатели можно соединять посредством ленты и намоточных бобин, создавая режим моталки и разматывателя.

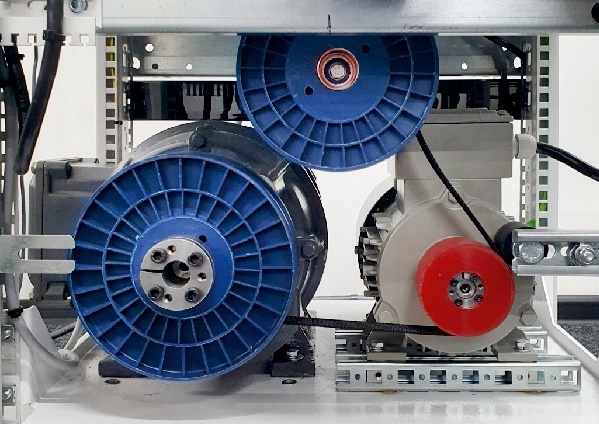

На один электродвигатель надевается намоточная бобина, на второй тянущий и прижимной ролики. Рядом устанавливается размоточная бобина с лентой. Тянущий ролик задаёт скорость, а моталка наматывает ленту и поддерживает её натяжение, следуя заданной скорости линии.
Применение
Стенд Avatrain ST380 позволяет обучать вводу в эксплуатацию высокопроизводительных приводов Sinamics S120 и Sinamics DCM и изучать особенности работы в лабораторных условиях максимально приближенных к реальным: на станке, кране или другом оборудовании. Стенд будет полезен студентам для проведения лабораторных работ и демонстрации возможностей высокопроизводительных приводов. Опытным специалистам стенд требуется для тестирования и отладки параметров привода без выезда на объект эксплуатации реальной установки.
Примеры работ выполняемых на стенде
Моделирование работы в режиме ослабления поля для привода постоянного тока
Отладка прямой высокоскоростной коммуникации приводов Sinamics S120 и Sinamics DCM между собой. Для этой процедуры используется лицензия OALINK.
Моделирование коммуникации по сети Profinet и Profibus, подключив сторонний контроллер.
Настройка режима прямой коммуникации панели оператора KTP700 Basic по интерфейсу Profibus с приводом Sinamics DCM
Моделирование режима работы механизмов при пропадании сетевого напряжения, в том числе с использованием аккумуляторов и использованием второго моторного модуля в качестве DC/DC конвертора.
Моделирование работы кранов с питанием 220В DC, используя один из моторных модулей в качестве DC/DC конвертора.
Моделирование и настройка приводов в применении прокатных станов, станков и экструдеров. Используя рекуперативный привод постоянного тока Sinamics DCM в качестве нагрузки другому приводу.
Используя один из приводов в качестве прокатного - тянущего ролика, моделировать второй привод в качестве моталки в прокатных станах и бумагоделательных машинах, создавая и настраивая в Sinamics S120 и Sinamics DCM модули вычисления радиуса.
Моделирование работы встроенного в привод модуля позиционирования.
Моделирование схемы возбудителя синхронного двигателя.
