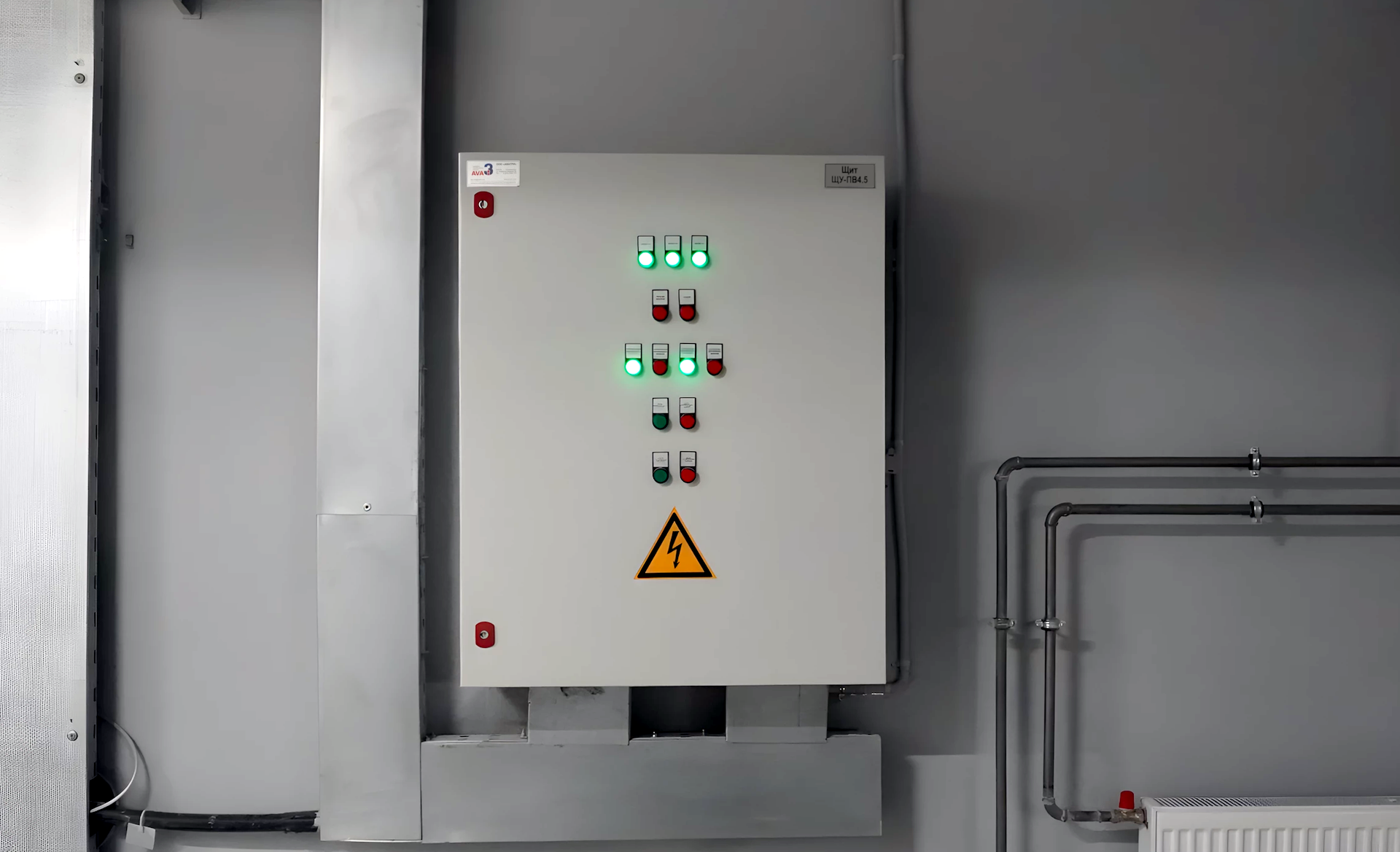

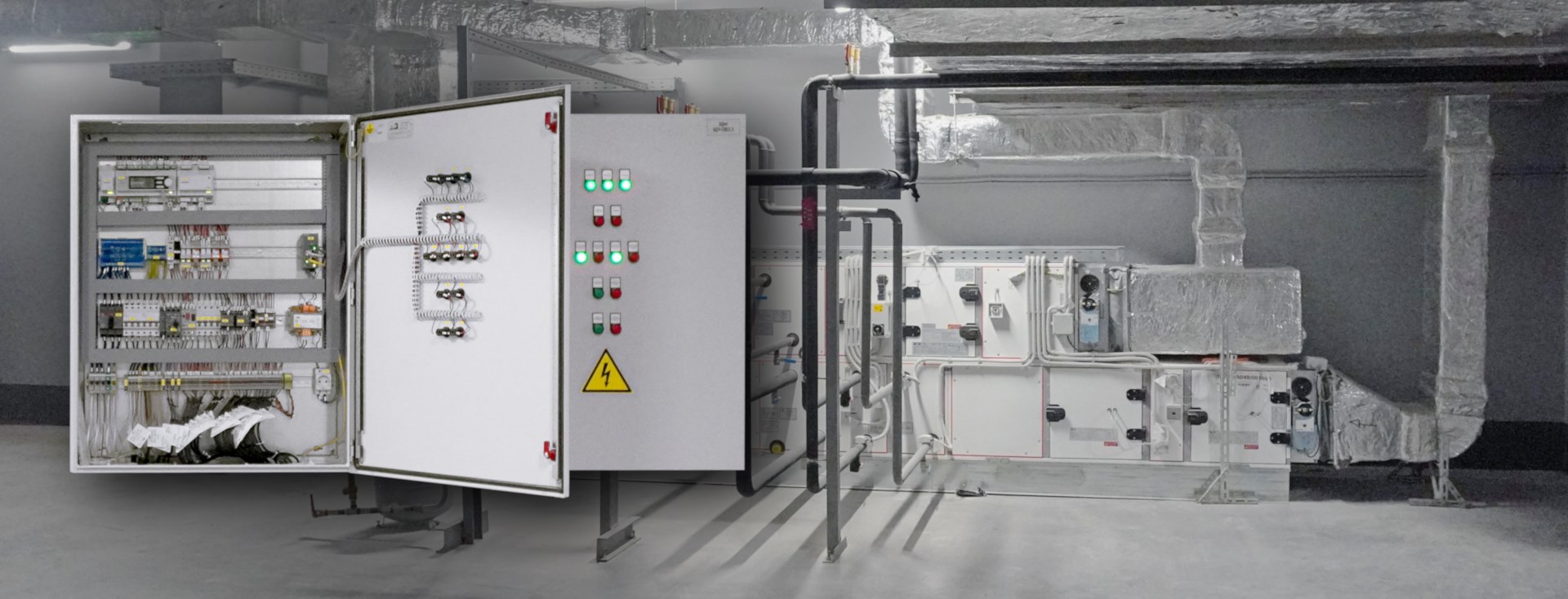

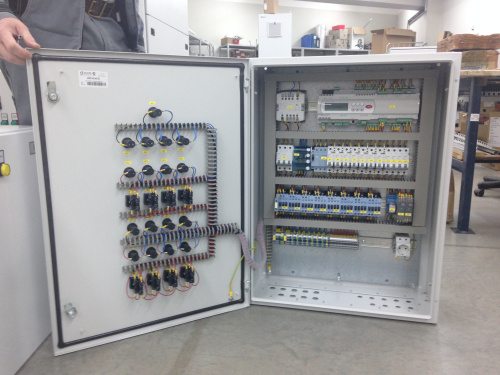

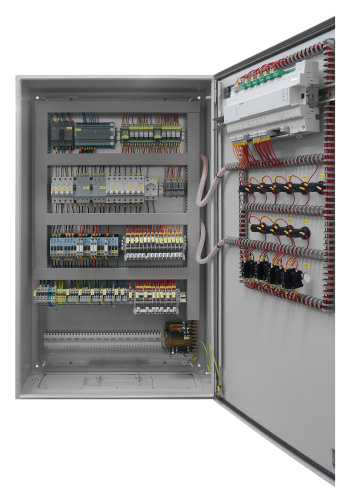

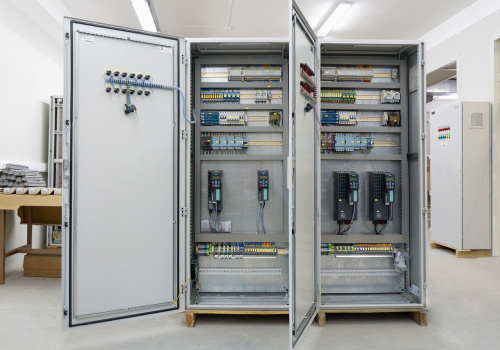

Шкаф управления вентиляцией используется для подключения и обеспечения непрерывной работы приточных и приточно-вытяжных вентиляционных систем. Обеспечивает комфортный климат для человека, здания и технологических процессов.
Автоматика щита поддерживает заданную температуру приточного воздуха, отслеживает загрязнение фильтров, показывает состояние и контролирует работу вентиляторов, предотвращает замерзание и управляет расходом теплоносителя, подогревом клапанов, следит за работой рекуператора. Также шкаф управляет двигателями и защищает их от заклинивания, перегрева, перегрузки и коротких замыканий, останавливает работу по сигналу пожарной тревоги. Преобразователи частоты обеспечивают плавное регулирование системы за счет изменения скорости вращения двигателей вентиляторов и насосов.
Основные задачи щита
Управление
Запуск, остановка и регулировка работы вентиляторов, нагревателей, охладителей и других компонентов системы
Контроль
Мониторинг температуры, влажности, давления и качества воздуха с помощью датчиков
Защита
Отключение системы при перегрузках, коротких замыканиях, перегреве или других аварийных ситуациях

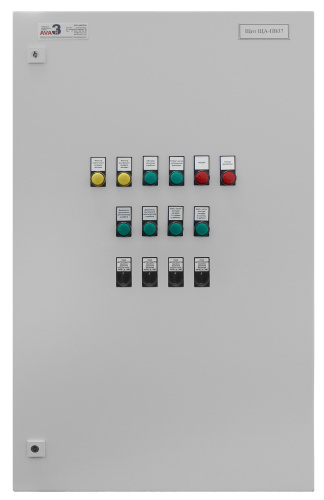

Индикация и сигнализация
Отображение состояния системы, аварийных сигналов и предупреждений на панели управления
Автоматизация процессов
Реализация заданных режимов работы (например, ночной, дневной, аварийный) с помощью программируемых контроллеров
Интеграция с другими системами
Взаимодействие вентиляционной установки с системами отопления, кондиционирования, пожарной сигнализации и BMS (Building Management System)
Энергосбережение
Оптимизация работы системы для снижения энергопотребления, например, регулировка скорости вентиляторов в зависимости от нагрузки
Характеристики |
|
| Номинальный ток | до 630 А |
| Номинальное напряжение | 220 В, 380 В, 660 В |
| Частота | 50 Гц |
| Система заземления | TN-C, TN-S, TN-C-S, IT |
| Степень защиты | IP54, IP65 |
| Температура эксплуатации | 0...40 °С |

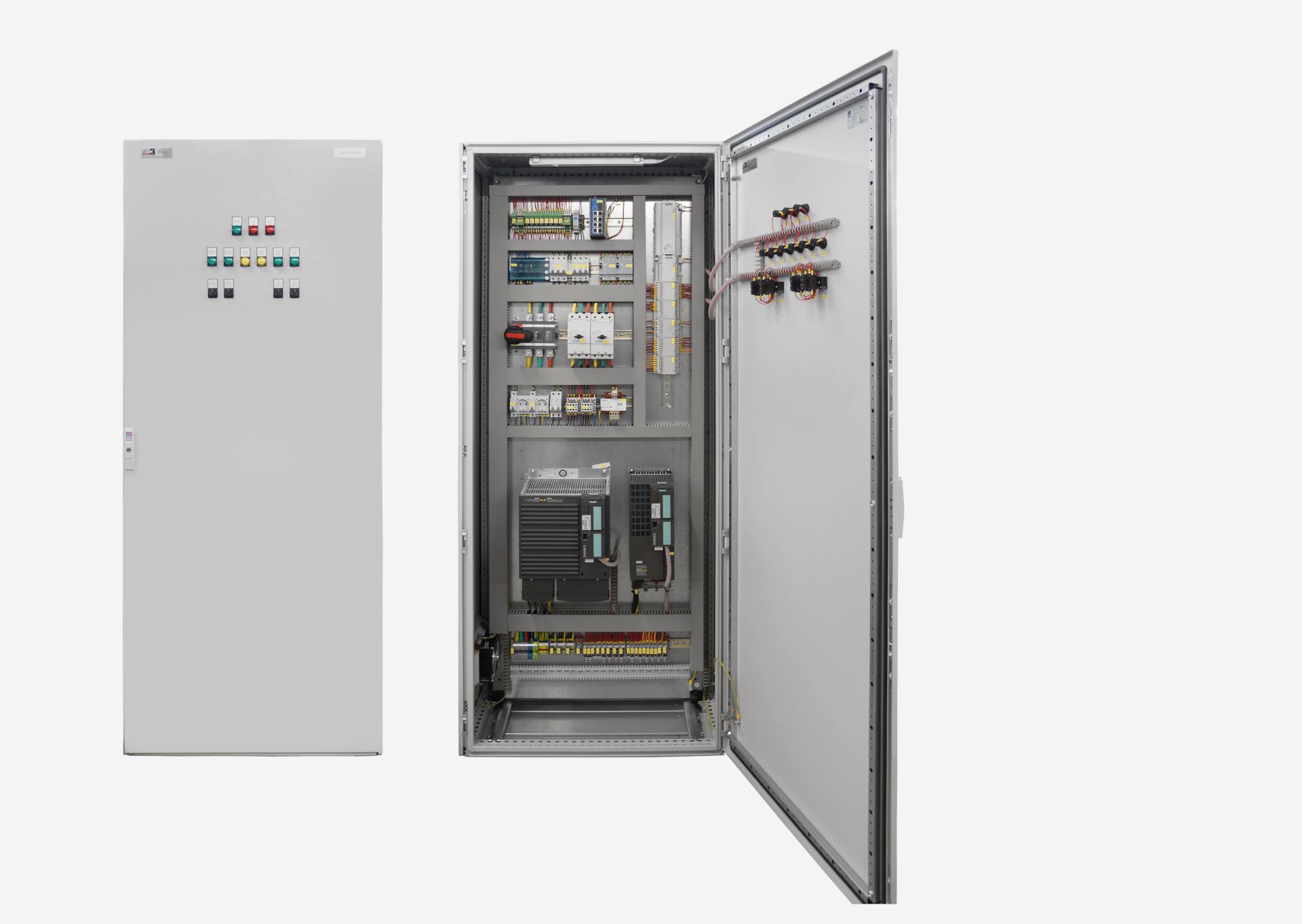

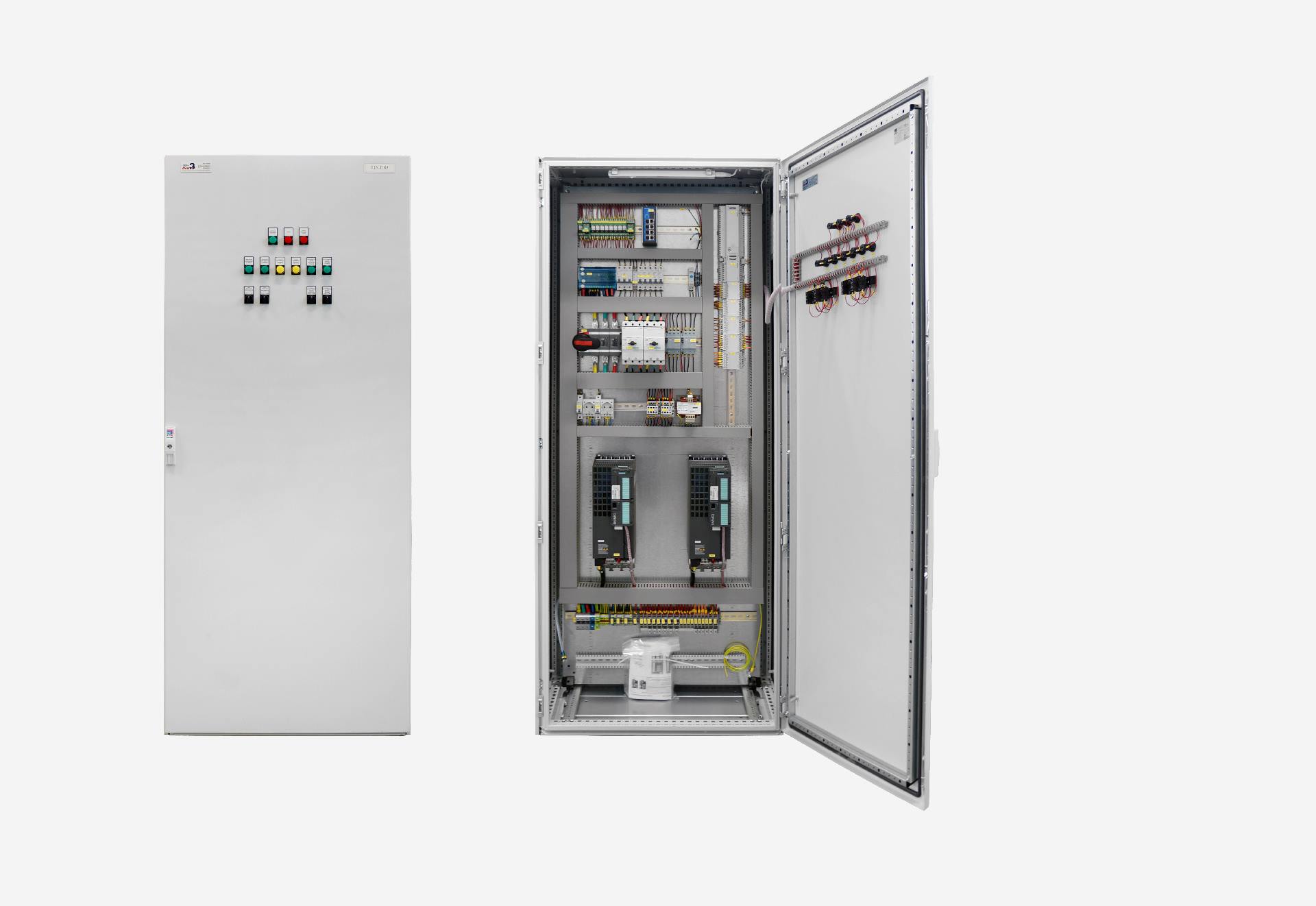

Конструктивные особенности |
|
| Монтаж | Навесной, напольный, встраиваемый |
| Материал корпуса | Сталь с порошковым покрытием, нержавеющая сталь, пластик |
| Расположение ввода питания и вывода отходящий линий | Сверху, снизу, сбоку или комбинированный |
| Применяемые контроллеры | Siemens |
| Гарантия | 12 месяцев со дня ввода в эксплуатацию |
Качественные комплектующие
Отдаём предпочтение Siemens, Phoenix Contact, Lapp, Rittal и другим производителям, позволяющим быть уверенными не только в качестве устройств, но и системы в целом: ускоряющим проектирование, интеграцию и обеспечивающим стабильную работу при эксплуатации.
Благодаря большим объемам закупок мы получаем выгодные условия от производителей и можем предложить вам лучшую цену на комплектующие.
Совместная работа с системой пожарной сигнализации
При получении сигнала о пожаре система приточно-вытяжной вентиляции активирует индивидуально настроенный режим: зональное отключение, полное отключение, поддержание давления, дымоудаление или другой предварительно запрограммированный сценарий. В случае централизованного отключения происходит полное выключение всей вентиляционной системы здания, что необходимо при отсутствии потребности в эвакуации людей или оборудования, а также когда существует риск распространения огня на соседние здания или угроза взрыва.
При зональном отключении сохраняется работа вентиляции в критически важных зонах: эвакуационных коридорах, лифтовых и машинных отделениях категорий А и Б, тамбур-шлюзах и нижних частях атриумов. Такой избирательный подход позволяет обеспечить безопасную эвакуацию людей, не создавая дополнительных рисков для их жизни и здоровья.
В вентиляционных каналах устанавливаются огнезащитные клапаны, предотвращающие распространение пламени и дыма, что критически важно для эффективной борьбы с огнем и защиты здания. Дистанционное и автоматическое управление клапанами осуществляют другие шкафы: щиты управления огнезадерживающими клапанами ОЗК. В Desigo CC управление клапанами может быть интегрировано: PXC напрямую управляет приводами клапанов через сеть BACnet или аналоговые-цифровые выходы, без необходимости в отдельных шкафах.
Защита от замерзания теплоносителя в системах с водяным калорифером
Защита от замерзания воды предотвращает повреждение калорифера и трубопроводов при низких температурах. В системе установлены температурные датчики на трубопроводе подачи и обратки теплоносителя, а также в приточном канале. Они контролируют температуру воды (минимум +5°C) и воздуха (минимум +2°C).
При угрозе замерзания система автоматически запускает аварийные действия: останавливается приточный вентилятор для прекращения подачи холодного воздуха, открывается трехходовой клапан на байпасной линии для циркуляции теплоносителя без подачи в калорифер, а также активируется резервный электрический нагрев (если он предусмотрен). В некоторых системах вместо байпаса клапан полностью открывается для подачи горячего теплоносителя в калорифер — это зависит от конфигурации.
Для дополнительной защиты система оснащена специальным насосом, который поддерживает циркуляцию теплоносителя даже при выключенной системе, и термостатом с принудительным подогревом для аварийного подогрева воды. Важно отметить, что настройки уставок и логики работы защиты зависят от климатической зоны и типа системы, что позволяет оптимизировать работу оборудования в различных условиях эксплуатации.

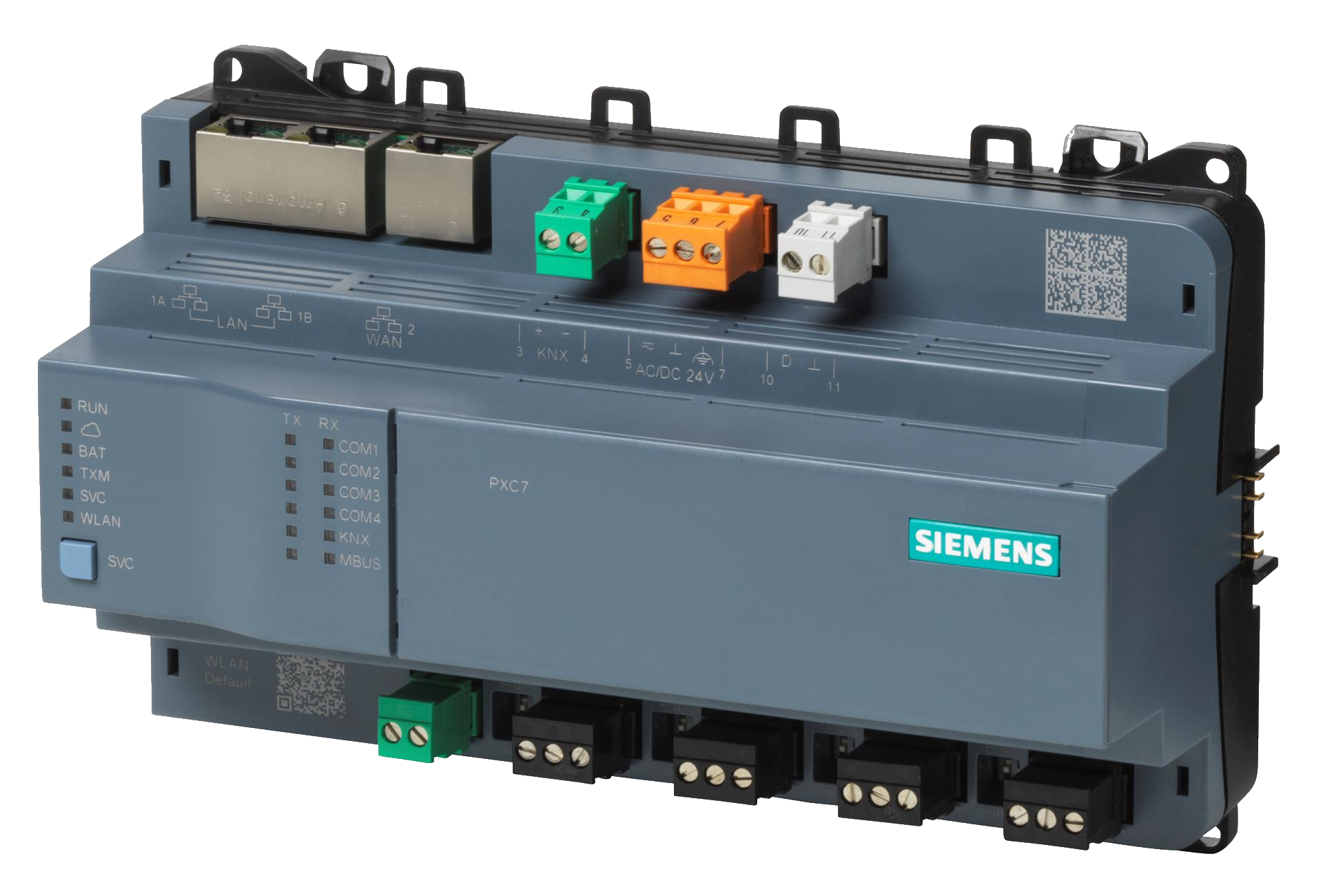

Desigo CC PXC – это профессиональный контроллер для централизованного управления инженерными системами здания, который обеспечивает комплексное управление вентиляцией и кондиционированием, поддерживает интеграцию с BMS, позволяет гибко программировать различные режимы работы (ночной, экономичный, аварийный), осуществляет мониторинг температуры, влажности и уровня CO₂ через подключенные датчики, а также обеспечивает защиту калорифера от замерзания, управляет работой клапанов и скоростью вентиляторов.

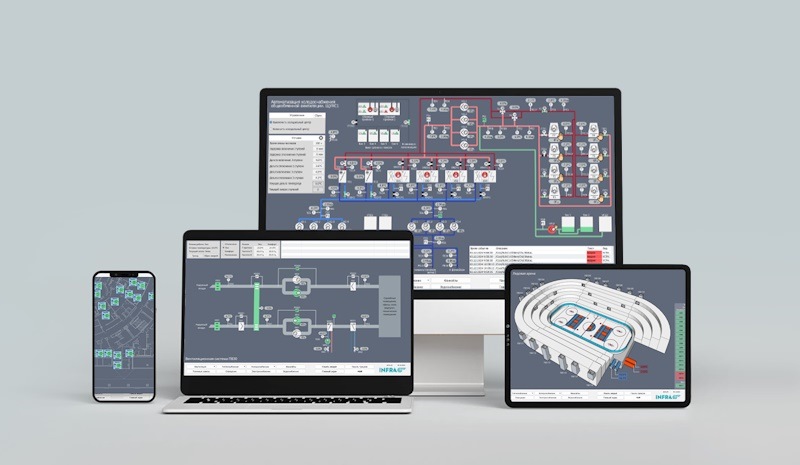

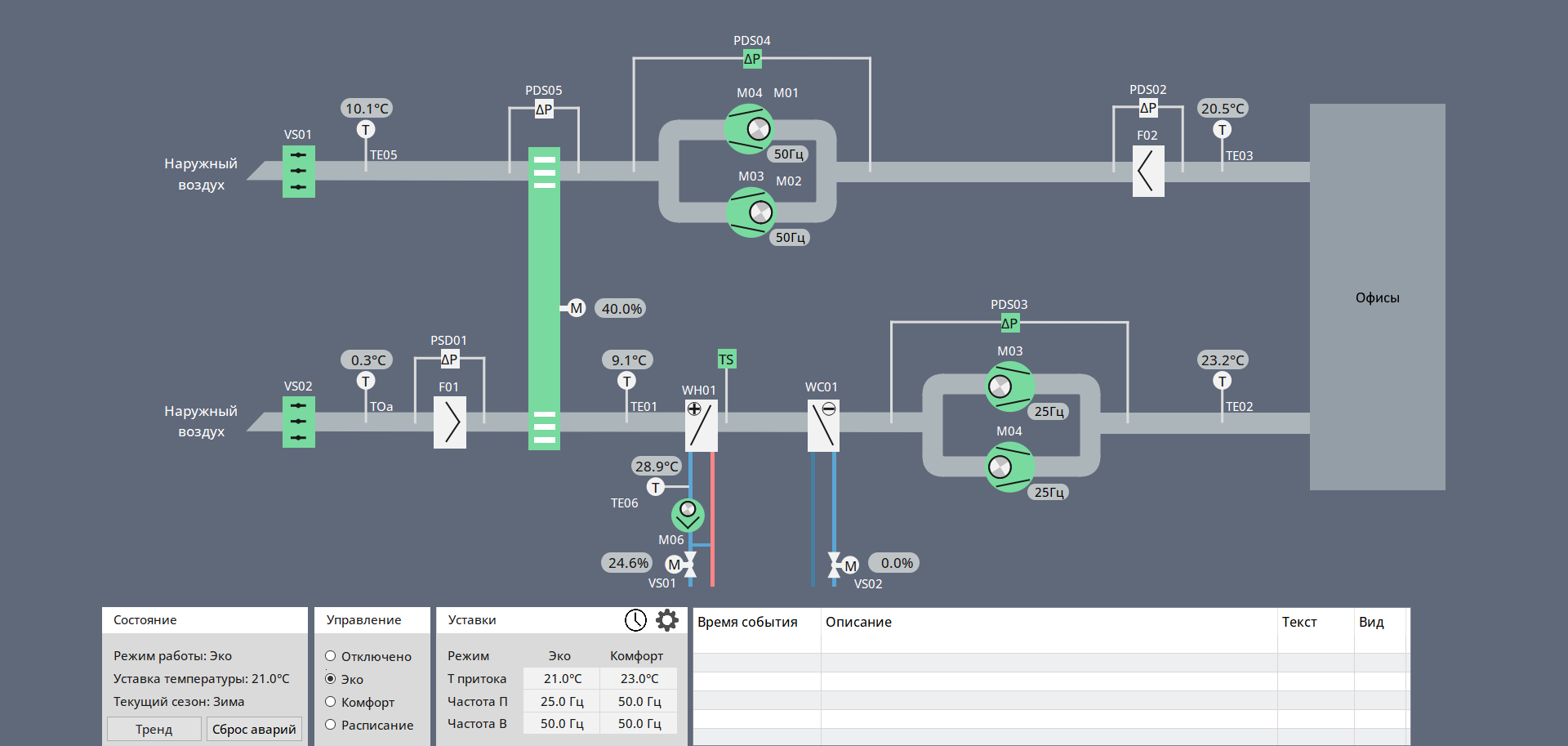

SCADA и пример схемы установки
Платформа автоматизации зданий INFRA CC предлагает гибкие инструменты визуализации — от мнемосхемы вентиляции до аналитических графиков в реальном времени. Она совместима с облачными сервисами, что позволяет удаленно наблюдать за состоянием системы и проводить обслуживание заблаговременно. Благодаря модульной архитектуре SCADA масштабируется от небольших зданий до промышленных комплексов, обеспечивая соответствие экологическим стандартам и снижая эксплуатационные затраты до 30%.

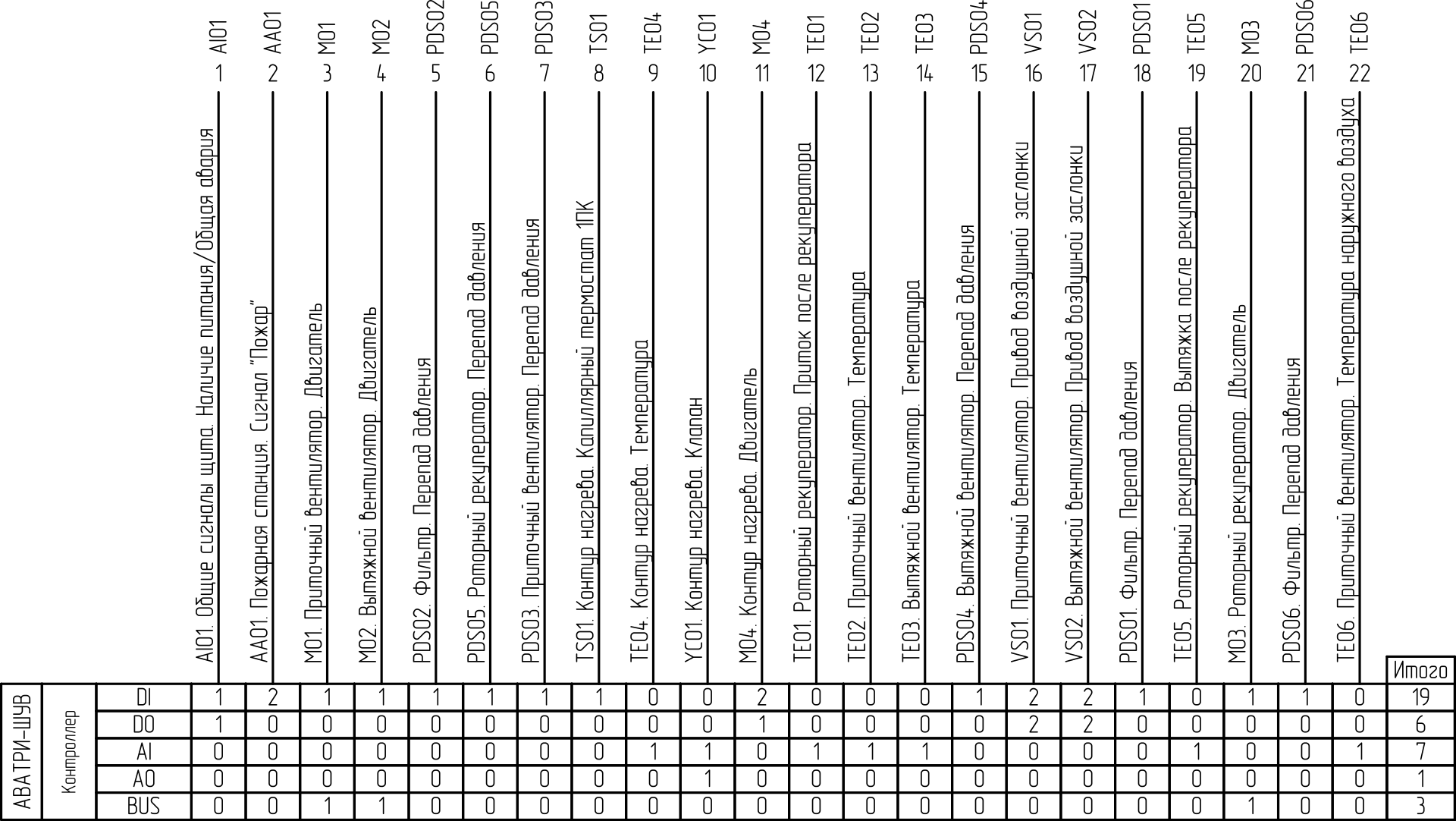

Функциональная схема
Пример функциональной схемы приточно-вытяжной вентиляции с рекуператором и водяным калорифером
| Обозначение | Наименование | Кол-во |
| AI01 | Общие сигналы щита | 1 |
| PDS01...PDS06 | DS-205 B, Датчик-реле перепада давления, диапазон измерения: 50...500 Па | 6 |
|
TE01...TE03; TE05; TE06 |
TF43, Датчик температуры погружной, диапазон измерения: -30...150 °C MF-15-K, Присоединительный фланец из пластика |
5 |
| TE04 |
TF43, Датчик температуры погружной, диапазон измерения: -30...150 °C, Защитная гильза |
1 |
| VS01; VS02 | RASV, Привод воздушной заслонки, AC 230В, 15Нм | 2 |
| М01 | VF-101, Преобразователь частоты, 3AC 380В...480В, 1,5кВт | 1 |
| М02 | VF-101, Преобразователь частоты, 3AC 380В...480В, 2,2кВт | 1 |
| М03 | VF-51, Преобразователь частоты, 1AC 230В, 0,75кВт, Iн.вых.=4А | 1 |
| TS01 | FST-5D, Термостат защиты от замерзания, длина капилляра 3м | 1 |
| YC01 | ARE, Привод клапана, AC 24В, 0(2)-10В, 0(4)-20мА | 1 |
| М04 | Циркуляционный насос, 230 В AC | 1 |
| AA01 | Пожарная станция | 1 |
Общий алгоритм работы щита
Пуск системы
После перевода в режим «Работа» Контроллер Desigo CC PXC активирует процедуру запуска и проверяет общее состояние системы: заслонки на стартовой позиции (для приточной системы — закрыты), фильтры (засорение <80%), калорифер (давление, температура), отсутствие аварий: датчиков, насоса, вентиляторов, питания и др.
После проверки, система запускает нагрев калорифера с плавным ростом температуры 3-5°C/мин с контролем времени: таймаут 5…20 мин, иначе — авария. Для обеспечения безударного выхода в рабочий режим уставка рабочей температуры меняется плавно с задержкой 1–2°C/мин. С изменением уставки плавно запускаются вентиляторы на минимальную скорость в 20 Гц с последующим выходом в номинальный режим от 20 до 50 Гц.
Если система находится в зимнем режиме, то температура обратной воды поддерживается и в режиме «Стоп» согласно настройкам графика температуры обратной воды, а при старте системы прогреваются заслонки.
Рабочий режим
В нормальном режиме работы основная задача щита — контроль температуры. Встроенный PID-регулятор управляет скоростью вентиляторов, клапаном или насосом калорифера, поддерживая требуемую температуру воздуха.
Система также контролирует:
— режим работы вентиляторов: срабатывание защит и предупреждений при работе частотного преобразователя, контроль вибрации (при наличии датчиков)
— состояние фильтров с помощью прессостатов: предупреждения на 70% и 90% засорения, значения настраиваются
— состояние калорифера: температуру обратной воды (защита от замерзания +15…20°C), разницу температур подачи и обратки, стандартно не более 20°C, давление воды в зависимости от системы
— переключение режимов «Зима»/ «Лето», «День»/ «Ночь». Переключение ручное и автоматическое с определением по датчикам наружной температуры, расписанию, датчикам присутствия или датчикам CO₂
— работоспособность контрольных цепей датчиков и исполнительных устройств: обрыв, короткое замыкание, выход за пределы диапазона
— баланс давления: поддержание перепада давления между притоком и вытяжкой (±10%).
— точку росы в зимнем режиме: активирует дренажный подогрев, проверяет температуру и влажность воздуха, при необходимости увеличивает нагрев, останавливает систему увлажнения или запускает систему осушения воздуха
Аварийный режим
В случае возникновения угрозы работоспособности системы шкаф управления выдает сигнал «Авария» с помощью индикатора на дверце щита, оповещения в панели локального управления, передаст уведомление на пост диспетчера с рекомендациями для устранения, а также сделает запись в журнале аварий с описанием аварии и отметкой времени. В случае критичных аварий — отключит установку

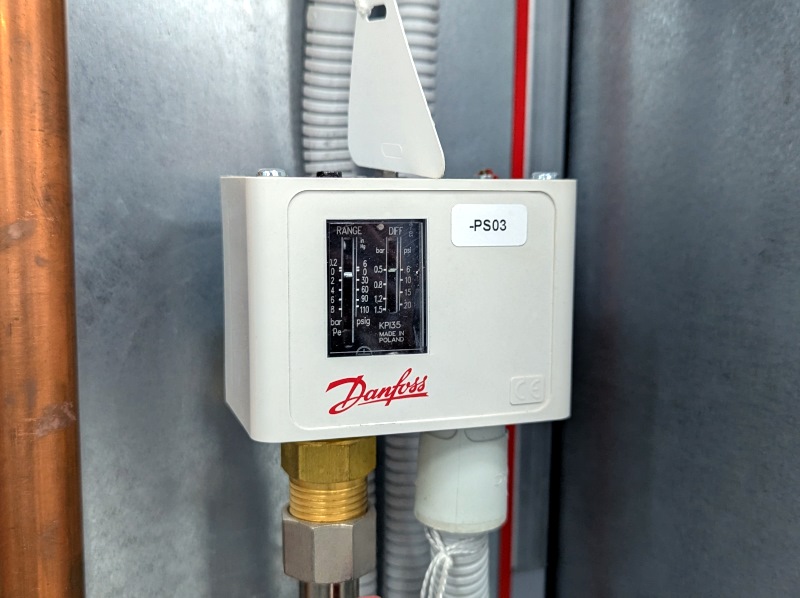

Реле давления (прессостат)

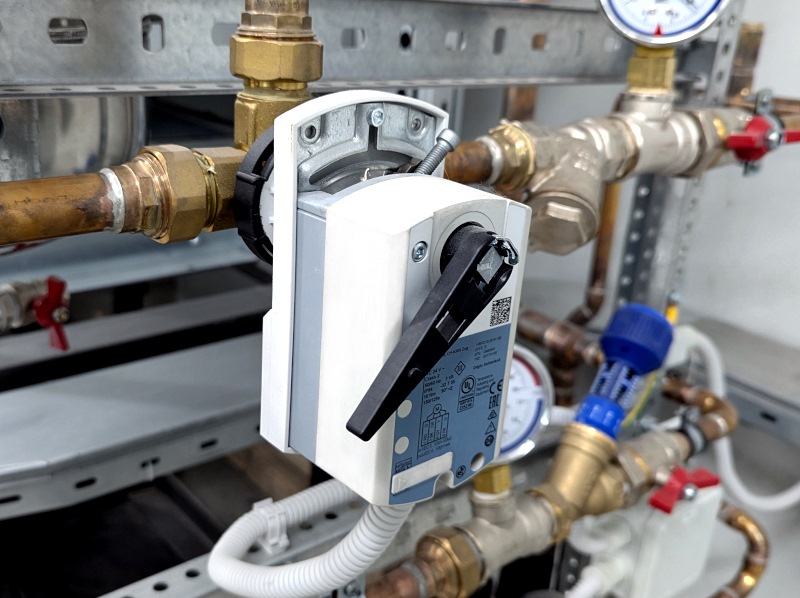

Электропривод трёхходового клапана

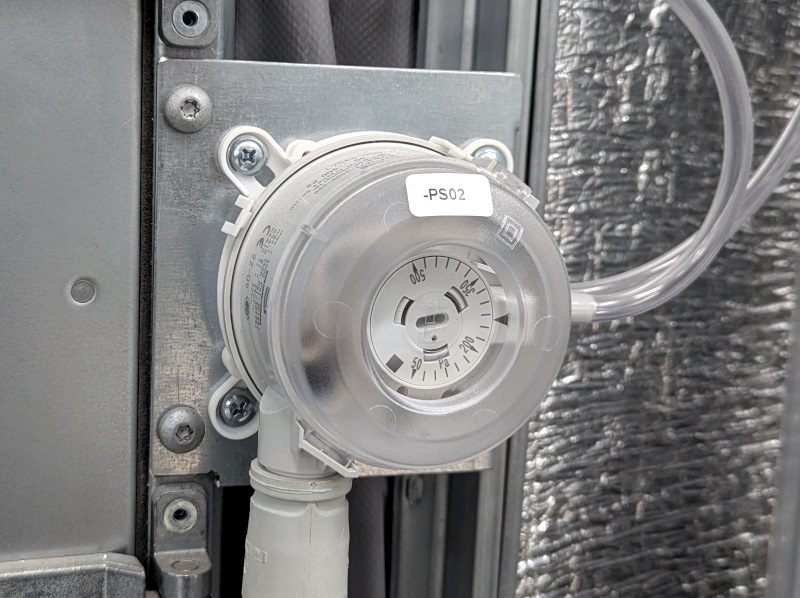

Реле перепада давления
Наши услуги
полный цикл — от проектирования до обслуживания
Проектирование
Проектируем согласно российским и международным стандартам, осуществляем авторский надор и сдачу надзорным органам
Монтаж
Выполним монтаж по вашему проекту или разработаем под ваше здание. Возьмём в работу все провода на объекте
Обслуживание
Составим план работ, возьмём на себя настройку режимов, диагностику, ремонт и профилактическое обслуживание: протяжку клемм, очистку фильтров
Работаем с климатическими установками по всему миру
Более 20 лет опыта автоматизации зданий и работа с экзотическими климатическими системами позволяют с уверенностью браться за самые сложные проекты: холодный потолок, аккумуляторы тепла, отсутствие потолка в помещении или просто самый крупный торговый центр в мире
Отладка программного обеспечения систем вентиляции
Система приточно-вытяжной вентиляции нашего цеха находится под управлением модульного стенда. Начиная работу с новым оборудованием, мы тестируем его работу на стенде: проверяем работу программных функциональных блоков, и при необходимости корректируем подходы к программированию.
Двухсторонний стенд позволяет переключаться между контроллерами, отлаживать и сравнивать работу. Кроме того, одна из сторон стенда находится в работе пока вторая переоборудуется под управление новым контроллером или панелью.
Стенд также используется для обучения новых сотрудников, персонала заказчиков и студентов.
Панели оператора обладают собственным программным обеспечением, они тоже требуют программирования и отладки. Сенсорная панель очень удобна для локального управления вентустановкой.
Пример успешной реализации лаборатории по исследованию микроклимата
В Институте строительства и архитектуры УрФУ. Запущена современная лаборатория для исследования микроклимата учебных помещений. Лаборатория включает оборудованную датчиками аудиторию и технический зал с вентиляционной установкой.
Как купить щит управления вентиляцией
Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.
Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.
Часто задаваемые вопросы
Предоставляете ли паспорта и схемы на электрощиты?
Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.
Какие сроки изготовления?
Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.
Есть ли сертификаты на производимое оборудование?
Да, на все возможные типы производимых изделий есть сертификат соответствия.
Возможен ли выезд инженера на объект?
Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.
Как правильно подобрать оборудование?
Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.
Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.
Комплектующие каких брендов используются при сборке щитов?
Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.
Можете собрать на давальческом оборудовании?
Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.
Можете запрограммировать контроллер шкафа?
Да, мы программируем. Работаем с контроллерами Siemens.
Можно посмотреть сборку?
Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.
