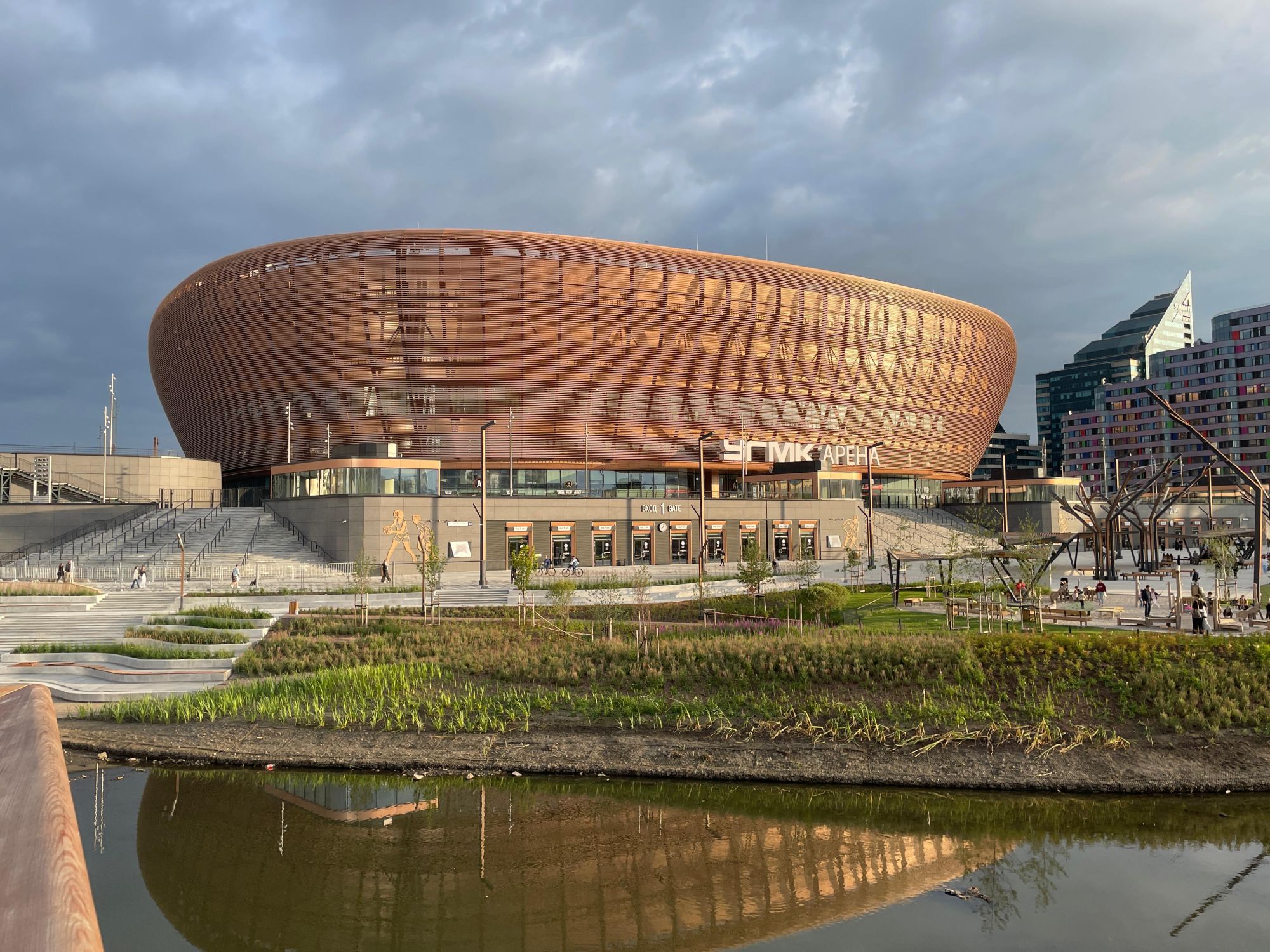

УГМК-Арена, г. Екатеринбург
Площадь: 98000 м², 4этажа (включая подвал), площадь территории 5ГА
Сфера деятельности: Спортивно-развлекательные объекты
Год проекта: 2025
ПРОЕКТ
Комплекс строительно-монтажных и пусконаладочных работ по устройству системы автоматизации и диспетчеризации инженерных систем объекта.
Комплекс строительно-монтажных и пусконаладочных работ по устройству системы автоматической пожарной сигнализации, системы оповещения и управления эвакуацией, системы комплексной безопасности.
ЦЕЛИ И ЗАДАЧИ ЗАКАЗЧИКА
- Обеспечить безопасную эксплуатацию объекта массового пребывания людей
Реализовать АПС, СОУЭ и интеграцию в комплексную систему безопасности для своевременного обнаружения пожара, управления эвакуацией и противодымной защитой. - Создать единый центр управления инженерными системами арены
Внедрить автоматизированную систему диспетчерского управления (SCADA, видеостена) для мониторинга и управления всеми ключевыми инженерными подсистемами. - Автоматизировать критические инженерные системы для стабильной работы в разных режимах эксплуатации
Обеспечить управляемость и согласованную работу вентиляции/кондиционирования, холодоснабжения (в т.ч. ледовые поля), отопления (тепловые завесы), водоснабжения/водоотведения, электроснабжения и освещения. - Повысить энергоэффективность и управляемость затрат на эксплуатацию
Перевести управление оборудованием на автоматику с централизованным контролем параметров и режимов работы, чтобы снизить перерасход энергоресурсов. - Повысить надежность и отказоустойчивость инженерной инфраструктуры
Обеспечить раннее выявление аварийных отклонений и сокращение времени реакции обслуживающего персонала за счёт диспетчеризации и сигнализации. - Обеспечить качество микроклимата и комфорта посетителей/спортсменов
Поддерживать заданные параметры температуры/вентиляции/кондиционирования в помещениях арены, многофункциональных залах, тренировочных зонах, а также в периоды пиковых нагрузок при мероприятиях. - Обеспечить технологические требования ледовой арены
Автоматизировать холодоснабжение ледовых полей и кондиционирование чаши арены/катка для стабильного качества льда и комфортных условий. - Снизить зависимость от “ручного управления” и человеческого фактора
Стандартизировать алгоритмы работы оборудования (вентсистемы, фанкойлы, насосы, чиллеры, градирни и т.д.) через шкафы управления и контроллеры. - Обеспечить контролируемую эксплуатацию критичных помещений (ЦОД/серверные)
Диспетчеризировать оборудование в серверных для предотвращения перегрева и простоев ИТ‑инфраструктуры. - Сдать объект с работоспособными системами “под ключ”
Получить комплекс СМР + ПНР по автоматизации/диспетчеризации и пожарной безопасности с подтверждённой работой всех подсистем и интерфейсов.
РЕШЕНИЯ
Проект 1:
1) Автоматизация системы водоотведения. 8 шкафов управления, 96 каналов управления;
2) Автоматизация системы водоснабжения, 1 шкаф управления, 7 каналов управления;

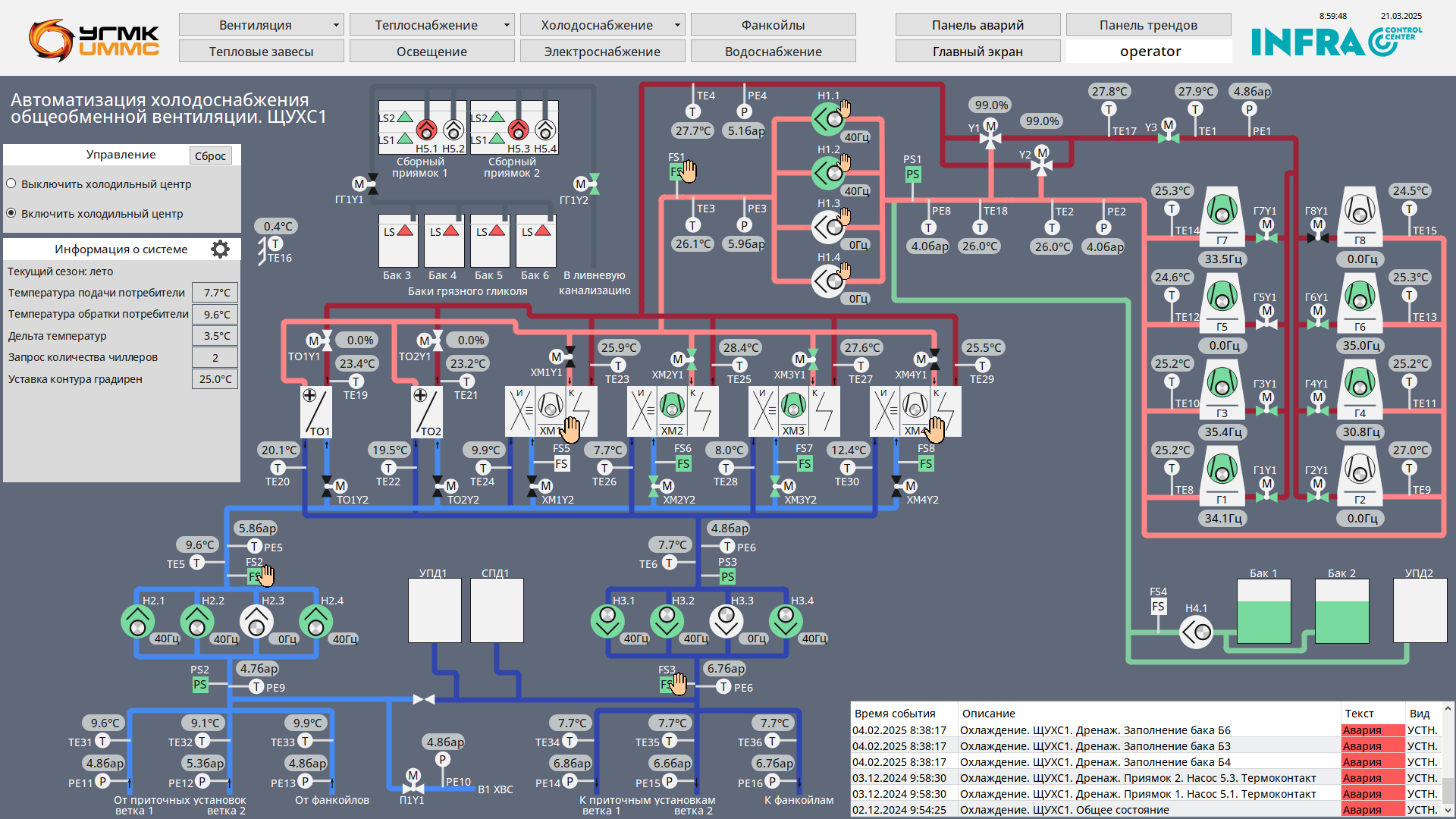

3) Автоматизация систем холодоснабжения (автоматизация чиллеров (холодильных машин), автоматизация водяных градирен закрытого типа, управление циркуляционными насосами контуров холодильных машин). 1 Шкаф управления холодильным центром, 8 шкафов управления градирнями, 609 каналов управления
4) Автоматизация системы приточно-вытяжной вентиляции и кондиционирования, 86 шкафов управления, 4256 каналов управления;
5) Система автоматизации воздушного отопления (тепловые завесы), 102 теловые завесы, 26 тепловентиляторов, 5 щитов управления, 125 комнатных термостата с ЖК дисплеем, объединенных сетью, 1178 каналов управления;
6) Автоматизация общеобменной вентиляции. Управление фанкойлами», 169 кассетных и 414 канальных фанкойлов, объединенных шлюзами (узлами управления), 8 шкафов управления, 5893 канала управления;

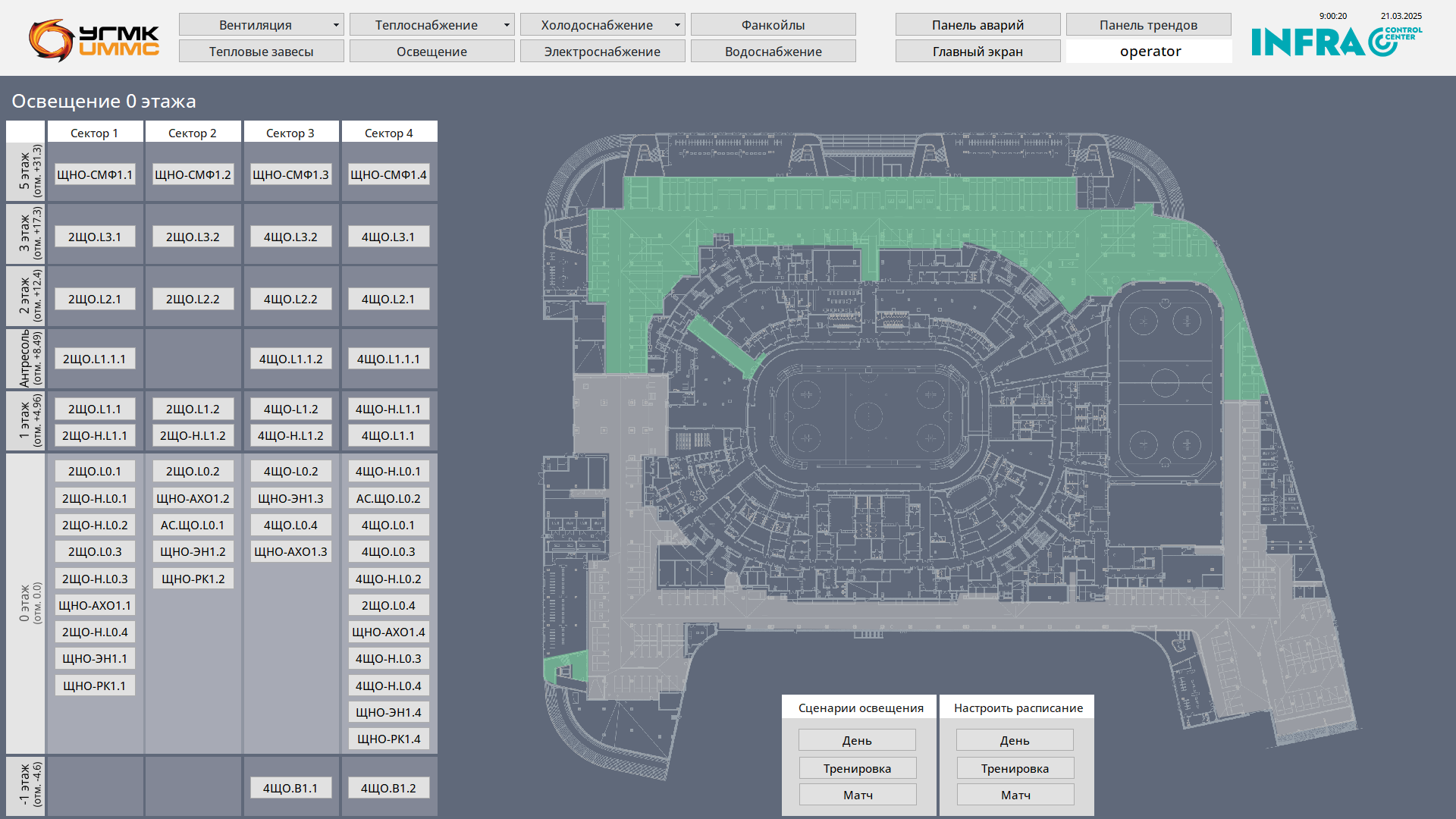

7) Автоматизация системы электроснабжения и электроосвещения, 19 шкафов управления, 1857 каналов управления;

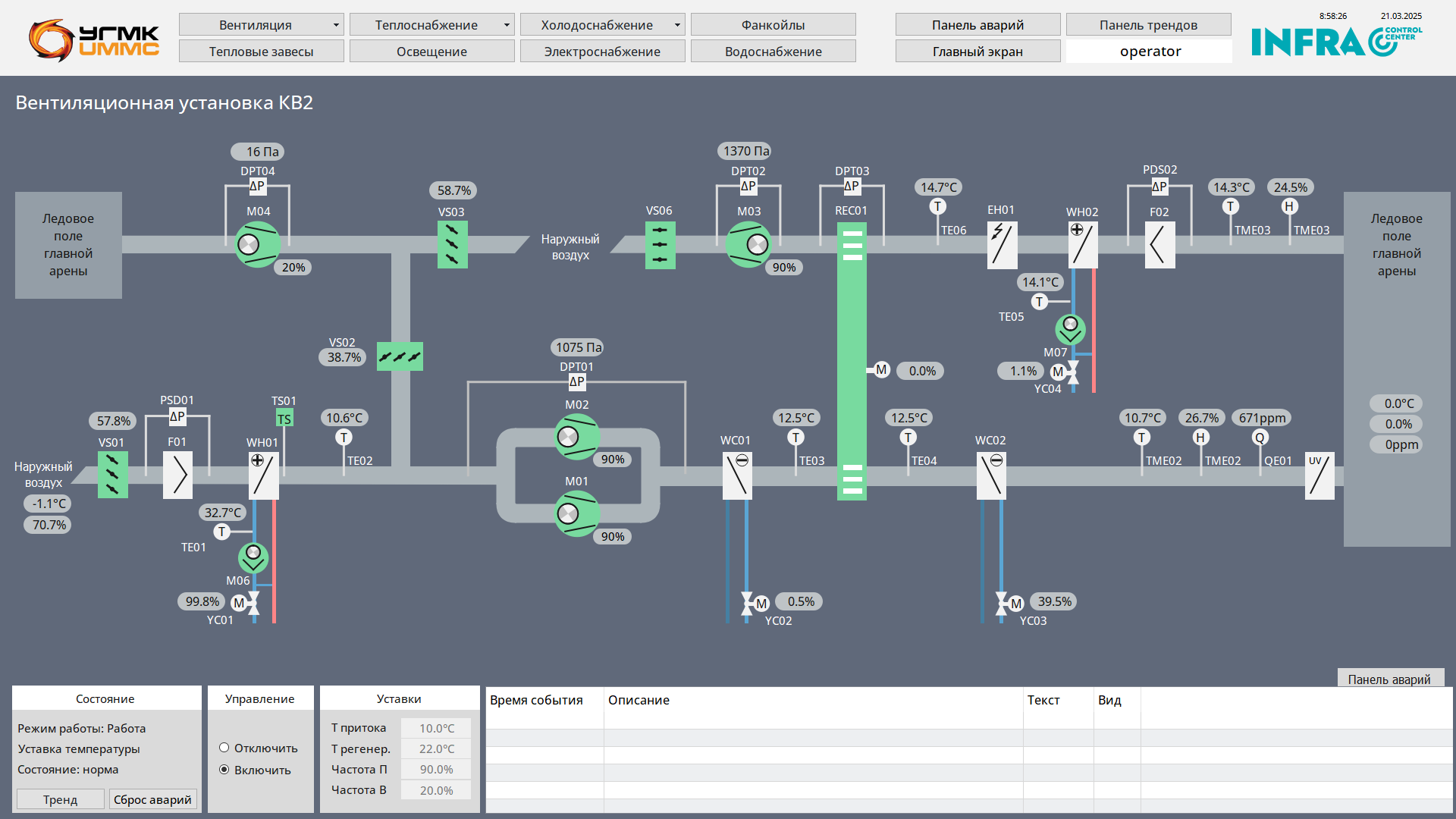

8) Автоматизация холодоснабжения ледовых полей и систем кондиционирования чаши главной арены и зала тренировочного катка, 2 шкафа управления, 859 каналов управления;
9) Автоматизация систем вентиляции и кондиционирования воздуха многофункционального зала и зала тренировочного катка, 17 шкафов управления;

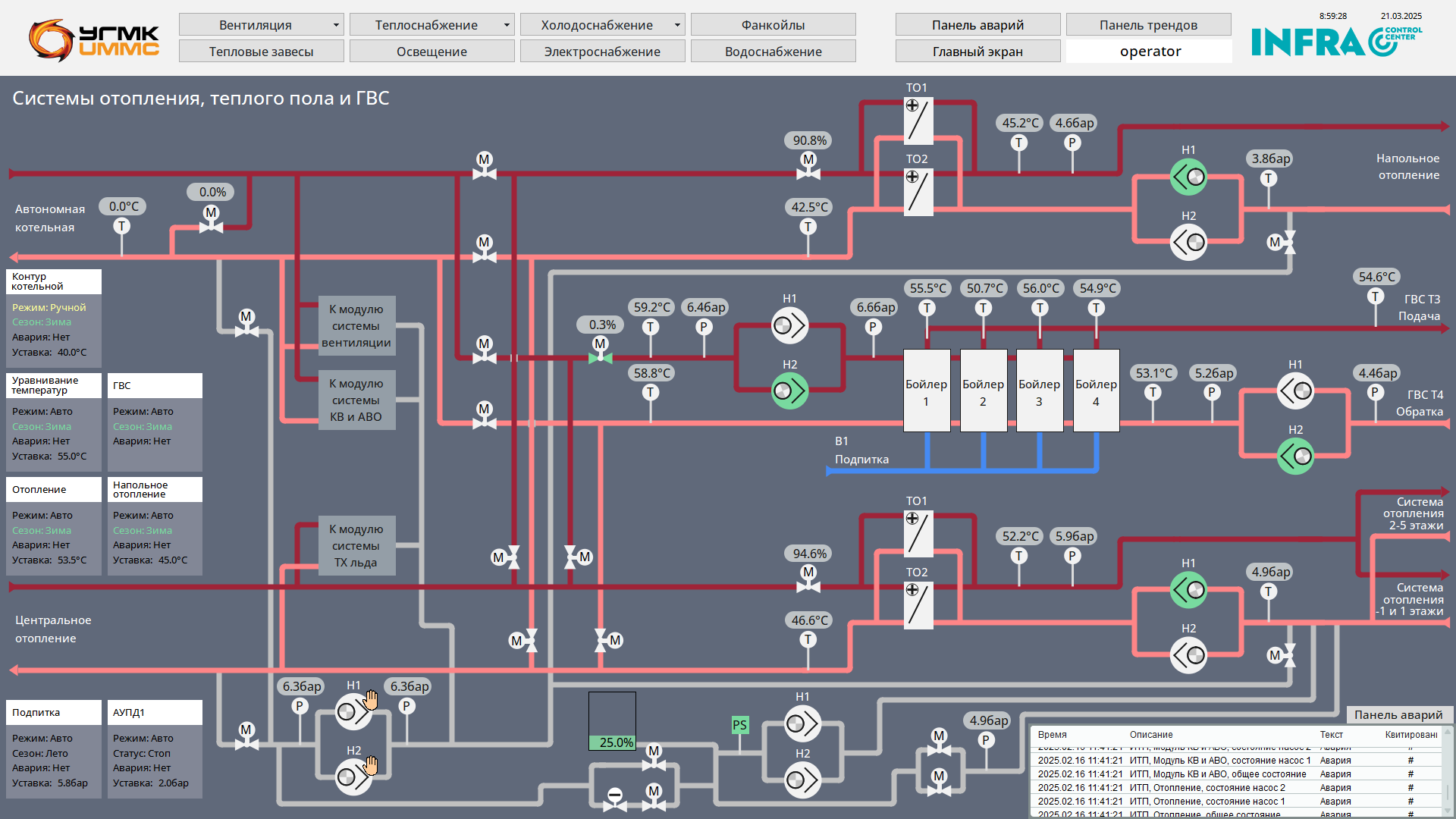

10) Диспетчеризация устройств, входящих в состав ИТП (бойлеров ГВС и комплектных шкафов управления ИТП), 1 шкаф управления, 17 каналов управления;
11) Диспетчеризация оборудования в серверных помещениях (центров обработки данных- ЦОД), 657 каналов управления;
12) Автоматизированная система диспетчерского управления, 13 шкафов управления, 7278 каналов управления, сервер с видеостеной (4*55”) со SCADA системой визуализации и диспетчеризации InfraCC,
Проект 2
1) Комплекс строительно-монтажных и пусконаладочных работ по устройству системы автоматической пожарной сигнализации. 25 контроллеров адресных устройств, более 5000 пожарных извещателей, более 2000 противопожарных клапанов, 127 противодымных вентиляторов, управление пожарными роботами;
2) Комплекс строительно-монтажных и пусконаладочных работ по устройству системы оповещения и управления эвакуацией, более 2000 звуковых оповещателей, более 800 световых оповещателей;
3) Комплекс пусконаладочных работ системы комплексной безопасности. Система верхнего уровня комплексной системы ситуационного управления безопасностью на базе комплекса R-PLATFORMA ф. Рубеж;
МАСШТАБ ПРОЕКТА
-
169 шкафов управления
-
22 707 каналов управления
-
102 теловые завесы,
-
26 тепловентиляторов
-
125 комнатных термостата с ЖК дисплеем
-
169 кассетных и 414 канальных фанкойлов,
-
25 контроллеров адресных устройств,
-
127 противодымных вентиляторов,
-
> 5000 пожарных извещателей,
-
> 2000 противопожарных клапанов,
-
> 2000 звуковых оповещателей,
-
> 800 световых оповещателей
ПРЕИМУЩЕСТВА ДЛЯ ЗАКАЗЧИКА/РЕЗУЛЬТАТЫ:
- Комплексная безопасность для объекта с высокой посещаемостью
- адресная АПС (25 контроллеров, >5000 извещателей)
- управление противопожарными клапанами (>2000), противодымными вентиляторами (127), пожарными роботами
- СОУЭ (>2000 звуковых и >800 световых оповещателей)
Это снижает риск ущерба людям и имуществу и повышает готовность к проверкам/эксплуатации. - Единая диспетчеризация и прозрачность работы инженерии
SCADA InfraCC, сервер и видеостена 4×55”, диспетчеризация 7278 каналов — оперативный контроль состояния оборудования, аварий, режимов и параметров в одном интерфейсе. - Снижение эксплуатационных затрат за счёт автоматизации и оптимизации режимов
Автоматизированное управление вентиляцией/кондиционированием, холодоснабжением, отоплением, освещением и электроснабжением уменьшает перерасход энергии и снижает стоимость владения объектом. - Повышение надежности и сокращение времени реакции на инциденты
Большой объём мониторинга/управления (тысячи каналов) позволяет быстрее выявлять отклонения, локализовать аварии и предотвращать развитие неисправностей. - Стабильный микроклимат и комфорт при разных сценариях мероприятий
Управление приточно‑вытяжной вентиляцией (86 шкафов, 4256 каналов), фанкойлами (169 кассетных + 414 канальных), тепловыми завесами/тепловентиляторами и термостатами обеспечивает предсказуемые условия для зрителей, спортсменов и персонала. - Технологическая устойчивость ледовой инфраструктуры
Автоматизация холодоснабжения ледовых полей и систем чаши арены/катка (859 каналов) повышает стабильность качества льда и снижает риск срывов тренировок/матчей. - Управляемость электроснабжения и освещения на большом объекте
19 шкафов, 1857 каналов — удобное управление режимами, сценариями и контролем параметров, что важно для мероприятий, ТВ‑трансляций, тренировок и сервисных режимов. - Интеграция в верхний уровень ситуационного управления безопасностью
ПНР системы комплексной безопасности на базе R‑PLATFORMA (Рубеж) — единая логика реагирования и централизованная работа служб безопасности. - Снижение влияния человеческого фактора
Алгоритмы автоматики и централизованный контроль уменьшают количество ошибок персонала и упрощают обучение/сменяемость операторов. - Готовность к эксплуатации и масштабированию
Большое количество шкафов управления и каналов (в сумме — десятки тысяч точек) формирует основу для дальнейшего расширения/добавления подсистем без перестройки “с нуля”.
