АСУ ТП на базе системы управления процессами PCS 7
ТРЕБОВАНИЯ конечного заказчика:
-
Управление автоматической подачей сырья в печь.
-
Управление системой газовых горелок печи.
-
Автоматическое регулирование температурой процесса отжига.
-
Регулирование содержания СО.
-
Управление транспортными механизмами.
-
Согласование с работой выгрузки из печи отжига извести.
Внедрение Solution Partner:
-
Система управления реализована на базе системы управления процессором PCS 7 v 7.1 с использованием стандартных библиотек.
-
Применена станция автоматизации AS 416-2 с системой распределенного ввода/вывода ET 200M.
Benefits for the customer:
-
Использование стандартных библиотек позволило сократить сроки разработки и проведения ППР.
-
Диагностические функции PCS 7 позволили существенно упростить и минимизировать время поиска неисправностей.
-
Высокая надежность оборудования и стабильно работающая программа верхнего уровня привели к оптимизации эксплуатационных расходов.
2014 год:

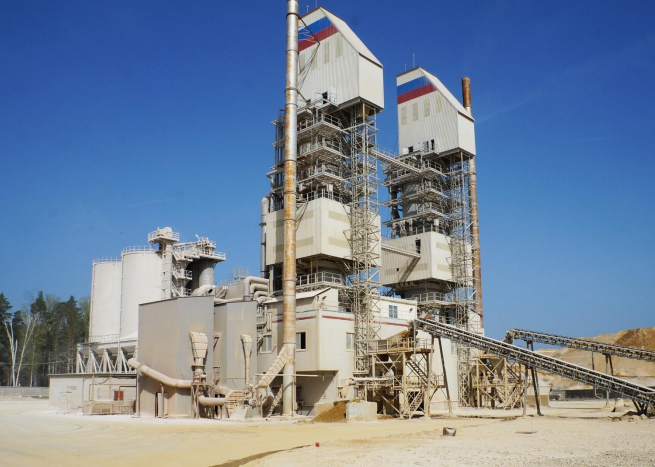

АСУТП печи отжига извести:
-
управление автоматической подачей сырья в печь;
-
управление системой газовых горелок печи;
-
регулирование температуры в печи;
-
регулирование содержания СО.
Состав оборудования:
-
ПЛК –S7-416-2DP + ET200M;
-
АРМ –ПК + PCS7;
-
S7-416, PCS 7;
-
18 частотных приводов Omron;
-
Р= 30 -75 кВт;
-
8 весовых каналов;
-
756 дискретных сигналов;
-
260 аналоговых сигналов.
АСУТП транспорта готовой продукции:
-
управление транспортными механизмами;
-
согласование с работой выгрузки из печи отжига извести.
Состав оборудования:
-
«ПЛК –S7-315-2DP;
-
АРМ –ПК + WinCCflexible;
-
Дискретных сигналов –200;
-
Аналоговых сигналов –10.
