Индивидуальная сборка щитов как по документации предоставленной заказчиком, так и по документации, разработанной проектно-конструкторским бюро AVATECH с учетом всех нормативных требований и пожеланий заказчика.
Интеграция АСУ ТП
Подготовим щит для обмена данными и командами с существующей SCADA системой или развернём новую. Вы получите информации о состоянии, аварийном срабатывании и полное управление с пульта диспетчера и браузера компьютера.
SMS и Email оповещение
Встроенный модем или Email клиент отправляют уведомления о аварии, состоянии привода и режиме работы статистики использования и энергопотребления. В совокупности с WEB-сервером это удобный инструмент для управления.
WEB-сервер
Управление насосами и технологическим процессом через браузер. Удалённая диагностика неисправностей, чтение журнала событий, статистики энергопотребления, настройка параметров: двигателя, защит и техпроцесса.
Использование WEB-сервера значительно снижает издержки экономит время при вызове узкого специалиста на объект эксплуатации. После монтажа и настройки интернет подключения, приводчик и программист смогут помочь с наладкой оборудования не покидая офиса.

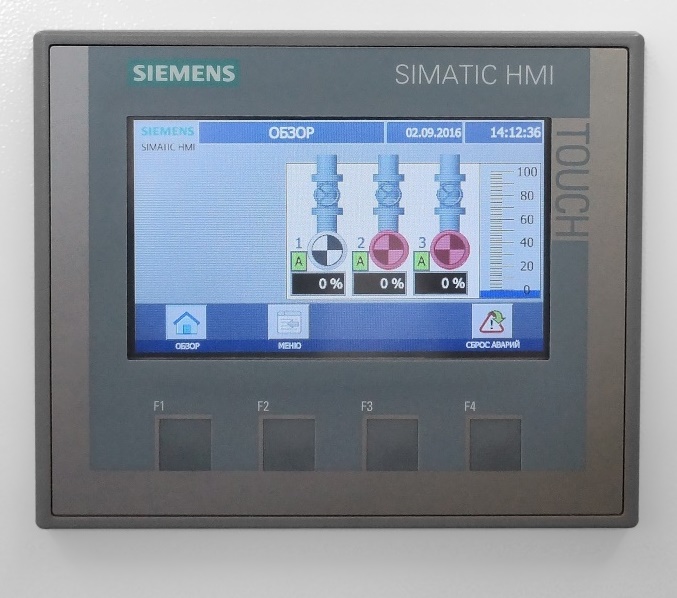

Сенсорная панель управления
Эффективное регулирование
Используем ПИД-регулятор для стабильного поддержания параметров системы: он непрерывно анализирует разницу между заданным и фактическим давлением, автоматически корректируя работу насосов. Этот универсальный алгоритм может работать как самостоятельно, так и в составе сложных систем, эффективно контролируя как медленные изменения температуры, так и быстрые параметры — расход и давление.

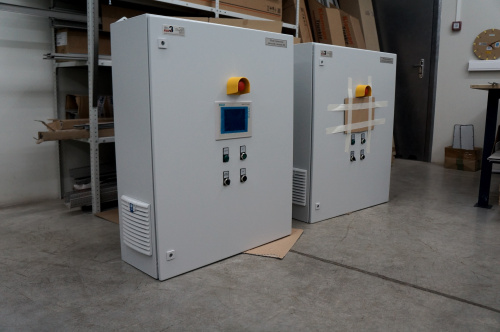

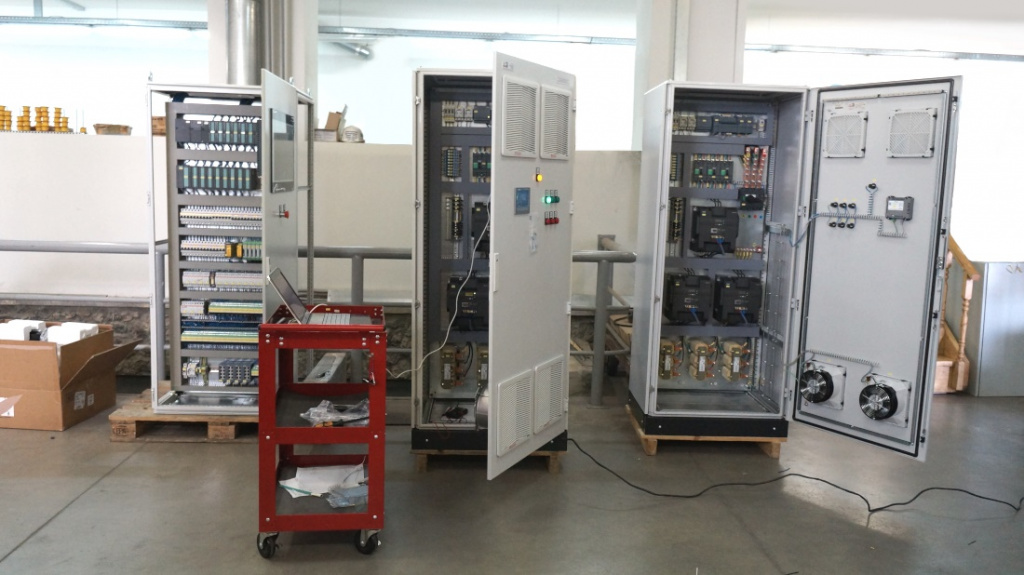

На фото шкаф в процессе отладки программного обеспечения после сборки
Современные методы управления

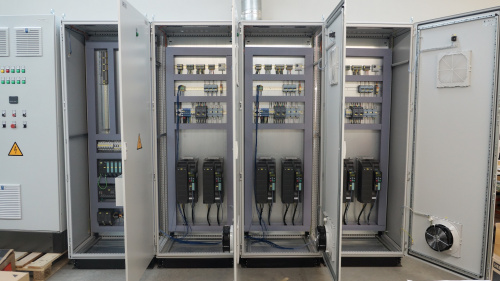

Каскадное частотное управление — энергоэффективный метод управления несколькими насосами, работающими параллельно в одной системе. Обеспечивает поддержание заданных параметров с максимальной эффективностью и равномерным износом оборудования.
Экономия энергии до 30-50%
По сравнению с управлением на контакторах
Отсутствие гидроудара
Плавный пуск и останов насосов исключают скачки давления
Увеличение ресурса
Чередование и плавный пуск продлевают ресурс насосов и запорной арматуры
Точный контроль
Стабильное поддержание параметров в системе

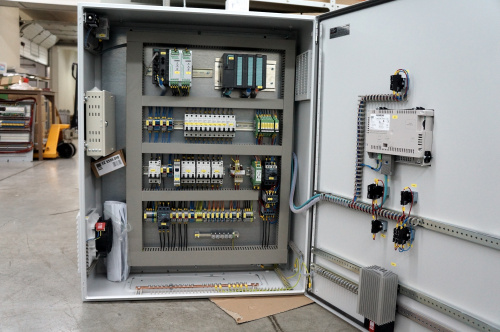

В состав привода входит
Фильтрация
В зависимости от конкретной установки в состав входят:
— Фильтры ЭМС
— Сетевые дроссели
— Дроссели звена постоянного тока
— Дроссели моторные
— Дроссели du/dt
— Синус-фильтры
Наличие сетевого дросселя или дросселя звена постоянного тока обязательно
Охлаждение
Используем встроенную в преобразователь систему охлаждения, разделяя горячие и холодные потоки воздуха внутри щита.
При необходимости устанавливаем дополнительные вентиляторы, решётки и термостаты. Используем решётки со сменными фильтрами очистки воздуха, которые также позволяют сохранить степень защиты шкафа на уровне IP54
Защита
Защищаем преобразователь предохранителями или автоматическим выключателем, дополнительно устанавливаем выключатель–разъединитель. При необходимости защищаем шину постоянного тока, двигатели при групповом подключении, цепи управления и вспомогательные системы. Используем термисторы двигателя. Защиты двигателя встроены в преобразователь, их настраиваем во время пуско-наладочных работ
Любые опции
На фото шкаф управления пожарным насосом в оболочке красного цвета
Шкафы с плавным пуском
Для насосных станций, где не требуется точное поддержание параметров (например, давления или расхода), а ключевыми задачами являются защита от гидроударов и продление ресурса оборудования, оптимальным решением становится каскадное управление на устройствах плавного пуска (УПП). Данная система позволяет организовать работу нескольких насосов по принципу «рабочий-резервный» или включить их все одновременно для повышенного расхода, обеспечивая при этом плавный, безударный пуск и останов каждого агрегата. Это кардинально снижает механические нагрузки на трубопроводы и запорную арматуру, предотвращая аварийные ситуации и сокращая затраты на обслуживание.
Таким образом, вы получаете значительную экономию средств по сравнению с частотными преобразователями, решаете главные проблемы пусковых токов и гидравлических ударов и повышаете общую надёжность системы, используя ровно тот уровень автоматизации, который необходим для вашей задачи.

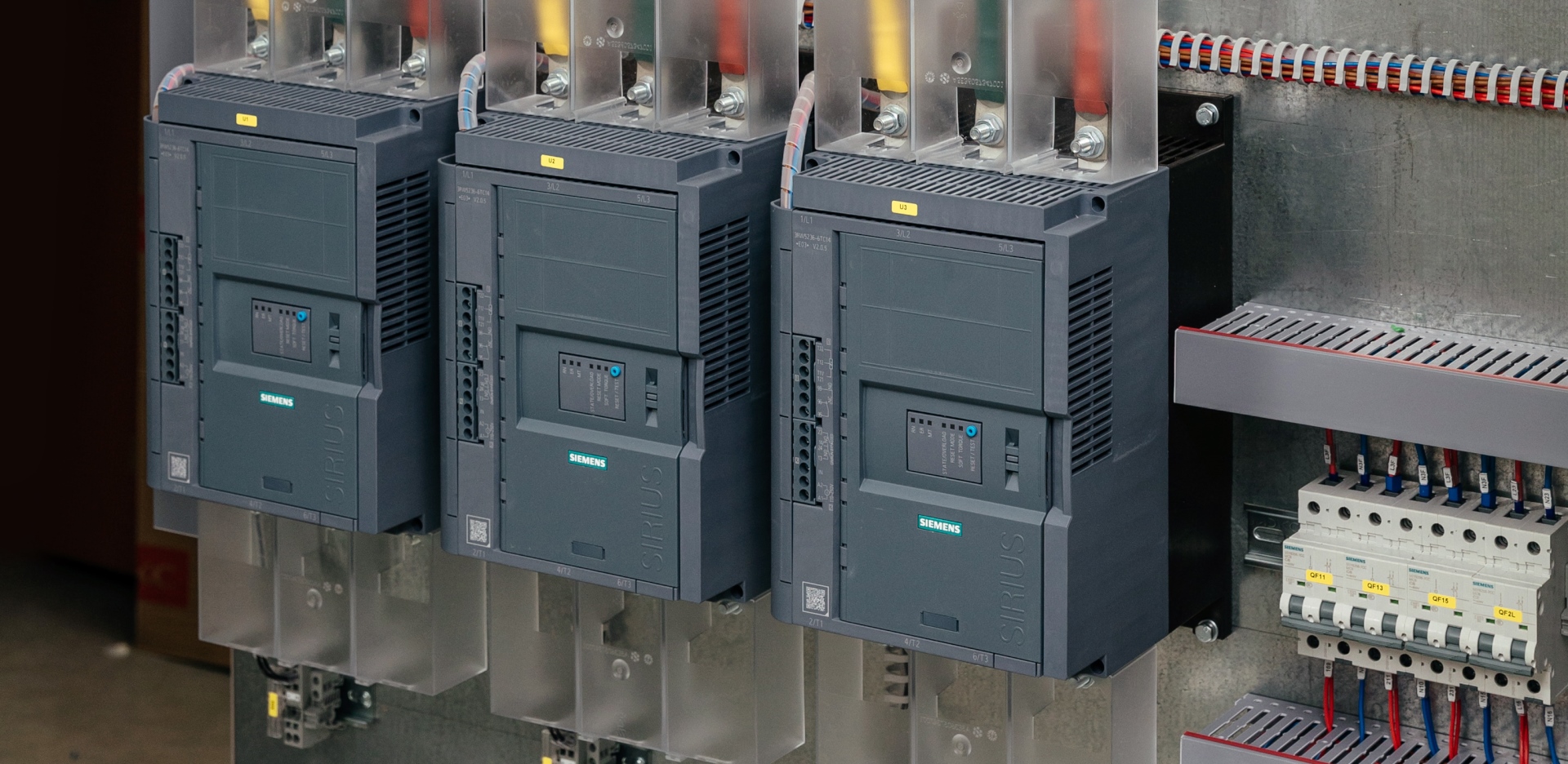

Устройства плавного пуска SIRIUS

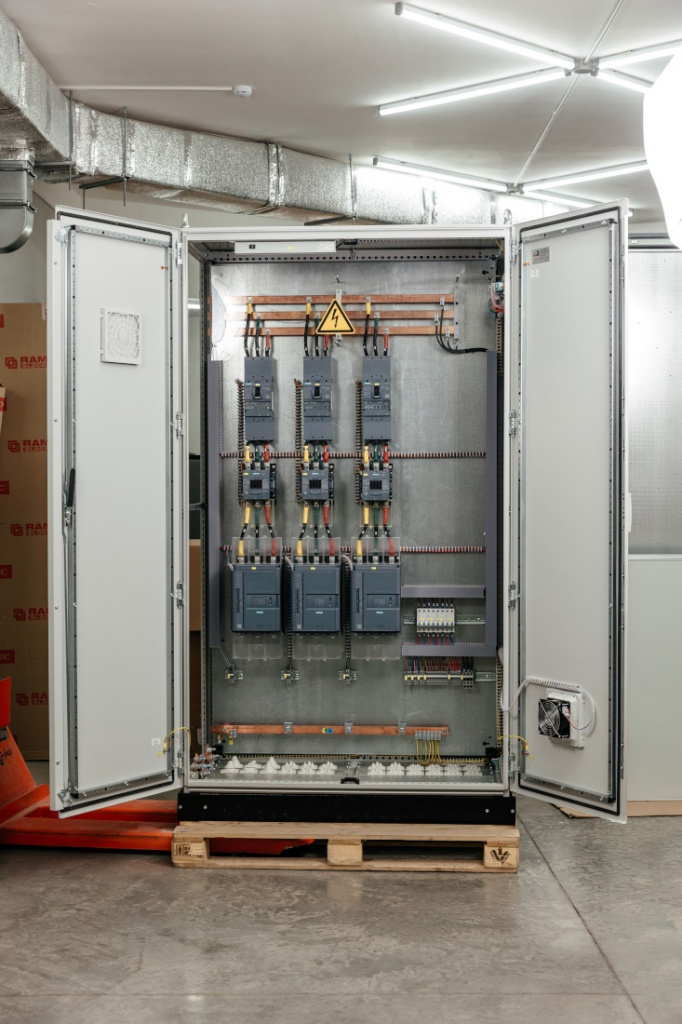

Силовая панель входящая в сборку щита управления насосами
Применение
Станции повышения давления (СПД) и насосные станции водоснабжения (НСВ)
Наши шкафы реализуют алгоритмы каскадного управления с плавным запуском. Это исключает гидроудары и скачки давления при подключении дополнительных насосов, защищая трубопроводы и запорную арматуру. Экономия электроэнергии достигает 30-50% по сравнению с работой на байпасе или редукционном клапане. Готовность к интеграции с диспетчеризацией позволяет видеть всю статистику работы онлайн.
Канализационные насосные станции (КНС)
Система на базе ПЛК поддерживает заданный уровень в резервуаре, плавно регулируя производительность группы насосов. Это предотвращает «сухой ход» и переполнение колодца, сокращая износ механизмов и количество пусков в час. Функция автоматической промывки и антизаклинивания продлевает срок службы оборудования. SMS-оповещения о авариях или необходимости обслуживания приходят мгновенно.
Циркуляционные насосные станции (ЦНС) и системы охлаждения
Шкафы обеспечивают точное поддержание температурного графика за счет плавного изменения производительности насосов в зависимости от текущей тепловой нагрузки. Это критически важно для стабильности технологического процесса (на ХВО, чиллерах, градирнях) и обеспечивает до 40% экономии энергии на двигателях насосов. Возможна работа по расписанию и удаленное управление через WEB-интерфейс.

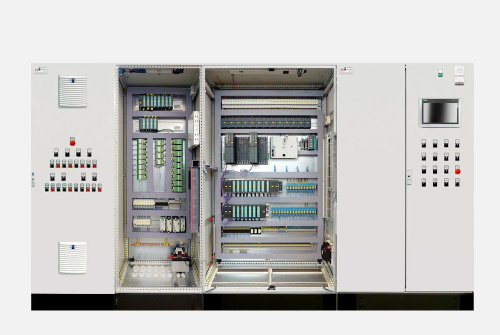

Насосные станции очистных сооружений (ОС)
Обеспечивают равномерную нагрузку на технологические линии (аэротенки, метантенки, фильтры), предотвращая гидравлические удары в хрупких системах. Алгоритмы позволяют гибко менять производительность в зависимости от времени суток, сезона или уровня стоков. Подготовлены для обмена данными с верхним уровнем АСУ ТП (SCADA) по стандартным промышленным протоколам (OPC UA, Modbus TCP).
Ирригационные и мелиоративные системы
Управление группой насосов для точного поддержания заданного давления в магистралях. Это позволяет значительно экономить воду и электроэнергию, исключая перелив и обеспечивая равномерное орошение. Функция "Водяной пуск" исключает риск осушения скважины. Управление может осуществляться по таймеру или удаленно с помощью мобильного приложения.
Промышленные противопожарные насосные станции
Создаем надежные системы с основными, резервными и жокей-насосами. Наши шкафы обеспечивают плавный старт мощных двигателей, исключая просадки напряжения в сети и опасные скачки давления в системе при запуске. Соответствие всем нормам противопожарной защиты. Постоянный самодиагностика и мгновенное переключение на резерв при любой неисправности. Оболочка красного цвета (RAL 3000) по умолчанию.
Насосные станции в теплоэнергетике (ЦТП, ИТП, котельные)
Обеспечивают гидравлическую стабильность тепловой сети, предотвращая шумы и кавитацию в трубопроводах. Регулирование производительности в соответствии с реальной потребностью здания ведет к колоссальной экономии электроэнергии циркуляционными насосами. Работа в составе единой системы диспетчеризации котельной или микрорайона.
Сложные и нестандартные технологические установки
Выполняем проекты любой сложности: управление многодвигательными установками, синхронизация работы нескольких станций, ретрофит устаревших шкафов с сохранением части аппаратуры. Готовы реализовать любые алгоритмы под вашу уникальную технологическую задачу.
Наши ключевые решения для насосных систем
Каскадное управление
Интеллектуальное включение/выключение и плавное регулирование скорости насосов в группе для поддержания постоянного давления или уровня. Оптимизация работы до 8 насосов.
Плавный пуск и останов
Исключение гидроударов и пусковых токов с помощью устройств плавного пуска (УПП) или преобразователей частоты (ЧРП). Продление ресурса насосов и электродвигателей.
Глубокая интеграция в АСУ ТП
Встроенный WEB-сервер, поддержка протоколов Modbus, PROFINET, PROFIBUS. Готовая точка для подключения к SCADA, диспетчерскому пульту или BI-системе.
Комплексная защита
Защита от "сухого хода", перегрузки, перекоса фаз, короткого замыкания. Контроль течи сальника, перегрева двигателя, заклинивания рабочего колеса.
Выполняем нестандартные и сложные проекты
Щиты привода постоянного тока, управления многодвигательными установками, сервоприводами, синхронными машинами, шкафы возбуждения, а также ретрофиты тиристорных преобразователей с сохранением тиристоров.
←
на фото щит управления приводом постоянного тока на базе SINAMICS DCM
3 производственных площадки для самых амбициозных проектов
Россия Екатеринбург
Турция Стамбул
Австрия Вена
Каждый год выпускаем около 300 наименований щитов для автоматизации зданий, промышленных комплексов и распределения энергии. За последние 5 лет выпущено более 6 000 единиц или 1 600 наименований
Обеспечение
Маркировка
Всё маркируем, что бы в любой момент можно было разобраться в схеме: клеммы, кабели, провода, приборы, панели, органы управления. Специализированные принтеры не зависят от мастера, маркировка всегда компактна и разборчива.
Гидравлика
Кнопки, индикаторы, гермовводы требуют отверстий для установки. Гидравлический пресс точнее ступенчатого сверла, позволяет пробивать ровные отверстия строго в ряд. Края остаются чистыми и краска не подгорает.
Гильотины
Можно было бы просто отпилить, но специализированный инструмент всё равно лучше. Гильотины отмеряют и рубят DIN-рейку, кабель-канал. В одно действие, быстро, точно, без заусенцев и вездесущей стружки.
Ручной инструмент
Точный и надёжный инструмент у каждого мастера. Делает мастера довольным, соединение надёжным, а процесс сборки быстрым. На фото «стриппер», он режет провод, отмеряет зачищаемую часть и удаляет изоляцию в два действия.
Станки
Чистая и точная обработка шинных сборок ускоряет процесс, обеспечивает надёжный контакт. Высокая повторяемость углов изгиба гарантирует возможность дальнейшей сборки с минимальной механической нагрузкой на контакты и держатели шин.
Контроль момента
С помощью динамометрического ключа контролируем момент затяжки. Точный момент продлевает срок службы соединения и снижает тепловые потери.
Паспорта и сертификаты
Все необходимые документы на низковольтные устройства, включая пожарные шкафы управления ШУК, ШУВ.
К каждому шкафу прилагается Паспорт изделия и соответствующий сертификат.
Соответствие требованиям безопасности низковольтного оборудования и электромагнитной совместимости
Соответствия требованиям к средствам обеспечения пожарной безопасности
Допуск к монтажным и пуско-наладочным работам, влияющим на безопасность объектов капитального строительства
Сертификат соответствия на щиты автоматизации и программное обеспечение
Соответствие требованиям безопасности низковольтного оборудования и электромагнитной совместимости на экспортируемые шкафы
Технические условия на комплексы автоматического контроля и управления
Декларация электромагнитной совместимости Материалы
Не экономим на «спичках» и собираем на совесть
Провод
Монтажный провод LAPP имеет стойкую маркировку, качественную медь с высокой проводимостью, обеспечивает изоляцию устойчивую к воздействию влаги и времени. Его упаковка вносит порядок и ускоряет монтаж.
Шина
Используем шину из катодной меди с низким содержанием примесей. Лучше проводимость, лучше контакт. Она гнётся не образуя разрывов, хорошо поддаётся гидравлике и не провисает на длинных пролётах.
«Гибкая» шина
Относительно новый материал обладающий свойствами провода и шины одновременно. Ключевые особенности в наличии изоляции, отсутствии наконечников. Она компактнее провода, держит форму и устойчива к вибрации.
Метизы
Болты и гайки класса 8.8 в два раза прочнее обычных, в сочетании с тарельчатыми шайбами обеспечивают надёжное соединение силовых шин, расширяют пятно контакта снижая нагрев и потери.
Комплектация
В дополнение к производству и сборке на комплектующих предоставленных вами мы предлагаем комплектацию силами нашего склада и дистрибуции. Это удобно, быстро, а наши цены для клиентов сборочного производства часто оказываются очень выгодными.
Сборка, склад и инженерный центр находятся в одном здании в Екатерибурге, транспортировка не отнимает времени и средств. Самые востребованное комплектующие мы поддерживаем в наличии.
Ключевые компетенции
Проектирование
Выполняем проекты в программном комплексе Eplan Electric P8 уже более 10 лет. Накопленная база данных позволяет выпускать документацию мгновенно
Моделирование
Полноценные трёхмерные модели шкафа с 3D компоновкой комплектующих и шинных сборок – ещё одно преимущество использования Eplan
Программирование
Исторически мы знаем всё о ПЛК Siemens, обладаем опытом автоматизации зданий и промышленных комплексов. При необходимости можем привлечь программистов для разработки как отдельных приложений, так и комплексных проектов по автоматизации и диспетчеризации
Электромонтаж, параметрирование, пуско-наладка
Поможем с монтажом и настройкой, будь то частотный преобразователь, сервопривод или холодильный агрегат. В зависимости от загрузки возьмёмся за работы сами или предложим доверенного подрядчика
Комплексное проектирование
Внедряем интеллектуальные системы автоматизации на уровне объектов инфраструктуры и промышленности: в торговые центры, стадионы, заводы
Как заказать шкаф управления насосами
Отправьте техническое задание на электронную почту, приложите схему и реквизиты вашей компании. По необходимости опишите ваши пожелания в свободной форме. Инженер ознакомится с документацией и свяжется с вами для уточнения деталей по проекту.
Точная стоимость и сроки производства щита будут известны после сбора технической информации, уточнения сроков поставки и стоимости комплектующих.
Часто задаваемые вопросы
Предоставляете ли паспорта и схемы на электрощиты?
Паспорт прилагаем на все шкафы. В рамках сборки схему предоставляет заказчик.
Какие сроки изготовления?
Срок изготовления электрощита напрямую зависит от срока поставки комплектующих и сложности изготавливаемого изделия. Обычно на сборку уходит от 3-х до 30 дней.
Есть ли сертификаты на производимое оборудование?
Да, на все возможные типы производимых изделий есть сертификат соответствия.
Возможен ли выезд инженера на объект?
Наш опыт показывает, что грамотно составленный проект и документация позволяет решать большинство вопросов удаленно. При необходимости, да, наш специалист готов выехать на объект.
Как правильно подобрать оборудование?
Правильно выбрать электрощитовое оборудование, рассчитать токи короткого замыкания и другие важные моменты должна делать компания, занимающаяся разработкой документации к проекту. Мы можем рекомендовать возможные замены для оптимизации решения.
Срочно нужны электрощиты. Возьмётесь за сборку в короткие сроки?
Мы можем договориться об изменении графика производства, но срок изготовления щитов составляет от 3х до 30 дней и напрямую зависит от наличия комплектующих и сложности производимого изделия.
Комплектующие каких брендов используются при сборке щитов?
Основными брендами нашей компании являются: Siemens, Провенто, Октант, SUPU, Phoenix Contact, Rittal, CNC, Chint. Сборка на этих комплектующих будет наиболее выгодной для вас. Также мы используем комплектующие других брендов в зависимости от проекта или собираем на комплектующих предоставленных клиентом.
Можете собрать на давальческом оборудовании?
Да, можем. При получении оборудования заказчика происходит пересчет товара и прием на хранение на склад. Все элементы отражаются в 1С.
Можете запрограммировать контроллер шкафа?
Да, мы программируем. Работаем с контроллерами Siemens.
Можно посмотреть сборку?
Да, можно. Договоритесь о подходящем времени посещения с нашим менеджером.
