АСУ ТП системы охлаждения отходящих газов от двухванного сталеплавильного агрегата ДСПА. Обеспечивает автоматизированное управление и контроль системы охлаждения отходящих газов от двухванного сталеплавильного агрегата (ДСПА)
Назначение системы
АСУ ТП скруббера. Основные объекты управления:
Узел подачи воды (дозирование, давление, температура).
Узел возврата воды (фильтрация, баланс расхода).
Узел подачи воздуха (охлаждение форсунок, защита от засорения).
Реализация (Solution Partner)
SCADA: WinCC 7.4 (визуализация, архивирование данных, отчеты).

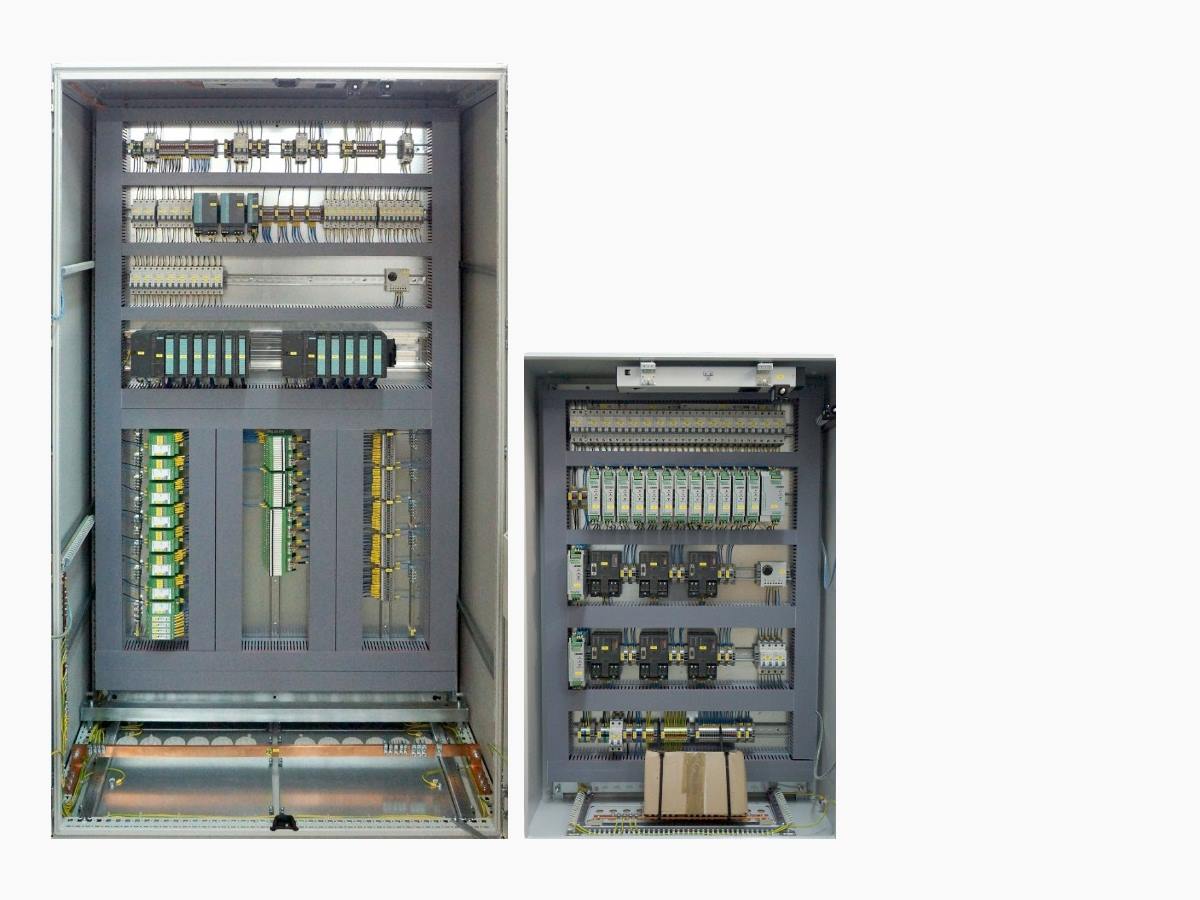

Контроллер: Simatic S7-315 2PN/DP с распределенным I/O (ET 200M).
Связь: PROFIBUS DP и PROFINET для интеграции с датчиками/исполнительными механизмами.
Преимущества для заказчика
Автоматизация процессов
— Точное поддержание параметров охлаждения (расход воды/воздуха, температура).
— Снижение влияния человеческого фактора.
Диагностика и безопасность
— Мониторинг состояния оборудования (вибрации, утечки, засоры).
— Автоматические блокировки при авариях (например, отключение насосов при падении давления).
Экономическая эффективность
— Снижение эксплуатационных затрат на 15–20% за счет оптимизации режимов.
— Увеличение ресурса оборудования (предотвращение перегрева, коррозии).
Надежность
— Оборудование Siemens (S7-315, ET 200M) гарантирует бесперебойную работу 24/7.
— Резервирование критических узлов.
Дополнительные возможности
Интеграция с АСУ ТП цеха (Modbus TCP, OPC UA).
Адаптивные алгоритмы под изменение нагрузки ДСПА.
Мобильный интерфейс для дистанционного контроля.
Внедрение системы позволило достичь стабильных качественных показателей очистки газов при минимизации затрат на обслуживание.
