Шкаф управления скин-системой обогрева

Функции системы
управления нагревом

Управление и контроль ключевых компонентов

Управление работой вакуумного контактора для подачи питания на нагреватели

Мониторинг состояния системы
— Положение контактора (замкнуто/разомкнуто)
— Аварийные состояния контактора
— Целостность цепи нагрева
— Ток утечки (защита от КЗ и перегрузок)
— Параметры внутреннего ИБП (напряжение, заряд, режим работы)
— Температура в контурах нагревателя и трубы (датчики ВТ1/ВТ2)

Визуализация и интеграция

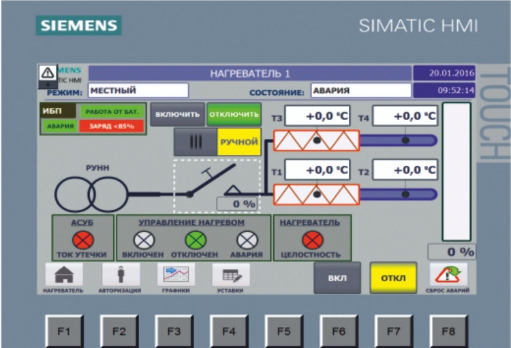

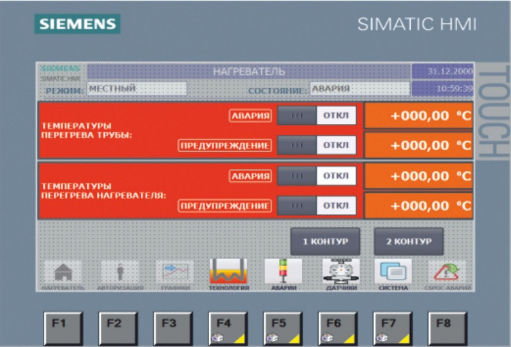

Панель оператора KTP700
— Отображение техпроцесса в реальном времени
— Управление режимами (пуск, остановка, аварийный сброс)

Связь с АСУ ТП
Передача данных по Modbus RTU (статус работы, аварии, параметры нагрева)

Реализация проекта

(Solution Partner)

Аппаратная платформа

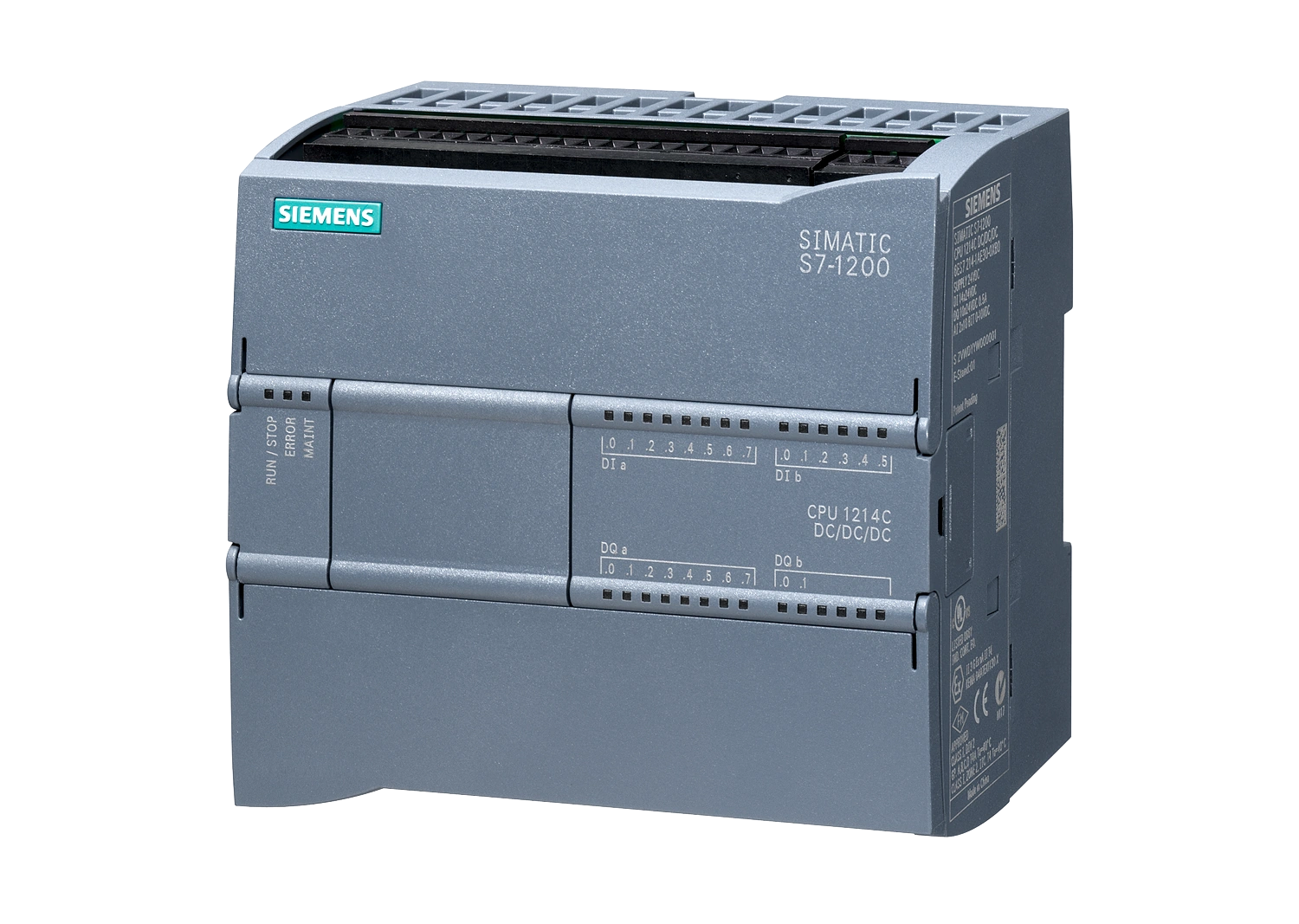

Контроллер: SIMATIC S7-1214 + резервная SIMATIC Memory Card

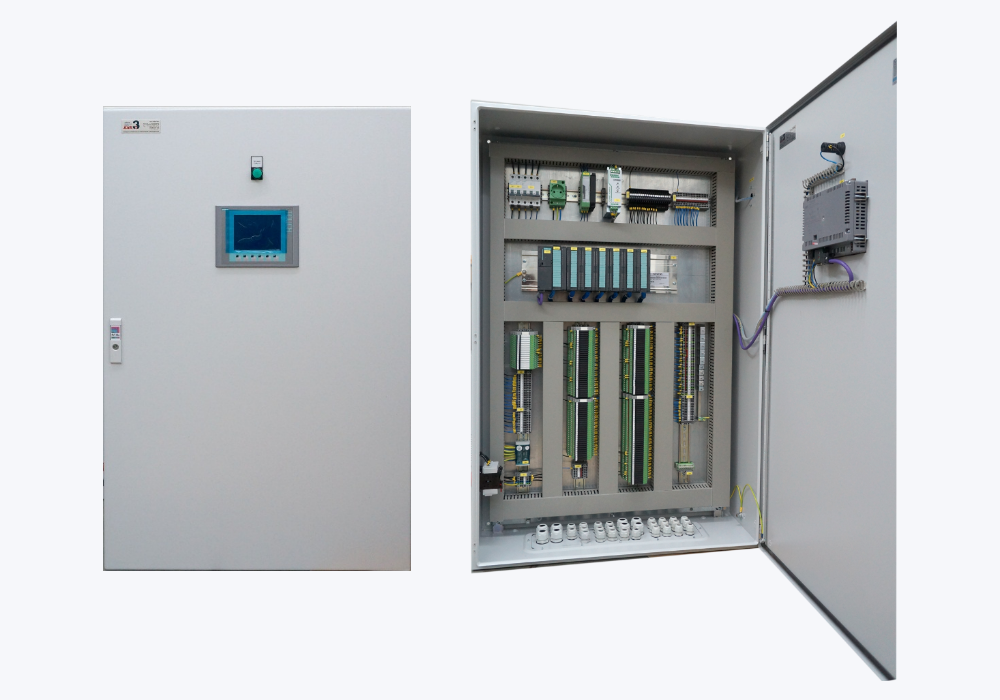

Щиты управления: ЩУН – 11 шт

Оборудование
— Вакуумные нагреватели – 11 шт
— Нагреватели системы Scott – 11 шт
— Датчики температуры (ВТ1/ВТ2) – количество зависит от конфигурации

Панель: KTP700 Basic для локального управления

Программное обеспечение

Разработка в TIA Portal V13 с использованием стандартных библиотек Siemens.

Готовые алгоритмы
— ПИД-регулирования температуры
— Обработки аварийных сигналов
— Логики работы ИБП

Ключевые преимущества решения

✔ Надежность: Резервирование критических параметров (ИБП, память контроллера)

✔ Гибкость: Масштабируемость под разные типы систем (количество датчиков/нагревателей)

✔ Прозрачность: Modbus RTU для интеграции с АСУ ТП и удаленного мониторинга

✔ Удобство: Интуитивный интерфейс KTP700 с возможностью ручного управления

Применение: Промышленные системы нагрева в металлургии, химической и нефтегазовой отраслях
