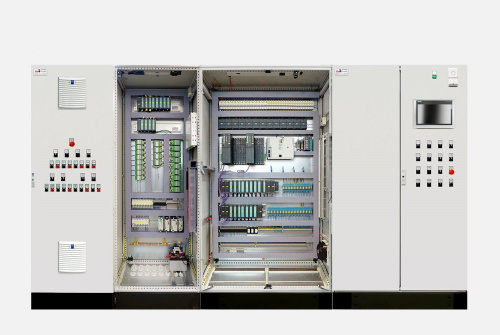

Шкаф управления блока очистных сооружений и насосных станций представляет собой комплексное электротехническое устройство, обеспечивающее автоматизацию и контроль работы оборудования в системах водоочистки и перекачки жидкостей.
В состав щита входят программируемые контроллеры Siemens S7-1200/1500, частотные преобразователи SINAMICS G120, реле, устройства защитного отключения и человеко-машинные интерфейсы (HMI-панели). Шкаф оснащен системой управления насосами с автоматическим пуском/остановом основного и резервного оборудования, защитой от “сухого хода”, перегрузок и перекосов фаз, а также регулировкой производительности.
Система контроля включает мониторинг уровня жидкости с помощью поплавковых и ультразвуковых датчиков, анализ параметров воды (давление, расход, температура, pH, мутность). При возникновении нештатных ситуаций активируется аварийная сигнализация, происходит автоматическое переключение на резервные системы.
Шкаф имеет влаго- и пылезащищенный корпус (IP65/IP67) с антикоррозийным покрытием, поддерживает ручное, автоматическое и аварийное управление. Возможна интеграция с SCADA-системами и IoT-платформами (например, Siemens MindSphere) для удаленного мониторинга и управления.
Оборудование находит применение на очистных сооружениях, канализационных станциях, объектах промышленного водоснабжения, насосных станциях водоотведения, а также в системах дренажа и ливневой канализации, обеспечивая надежную работу инфраструктуры и предотвращая аварийные ситуации.
Характеристики |
|
| Номинальный ток | до 630 А |
| Номинальное напряжение | 220 В, 380 В, 660 В |
| Частота | 50 Гц |
| Система заземления | TN-C, TN-S, TN-C-S, IT |
| Степень защиты | IP54, IP65 |
| Температура эксплуатации | 0...40 °С |
Конструктивные особенности |
|
| Монтаж | Навесной, напольный, встраиваемый |
| Материал корпуса | Сталь с порошковым покрытием, нержавеющая сталь, пластик |
| Расположение ввода питания и вывода отходящий линий | Сверху, снизу, сбоку или комбинированный |
| Применяемые контроллеры | Siemens |
| Гарантия | 12 месяцев со дня ввода в эксплуатацию |
